• 增加Node

按下Shift＋A鍵，就可以從選單中選擇並新增一個新的Node

快速鍵：Shift＋A

• 移動Node

在Node上，直接壓住滑鼠左鍵就可以拖移Node，或者，按下G鍵同樣可以做移動Node的動作

快速鍵：G

• 旋轉Node（垂直與平行位置交換）

雖然是旋轉指令R鍵，但會以選取到Node全體為中心，作圍繞的動作，因此可以改變垂直與平行的排列

快速鍵：R

• 縮放Node（拉開與拉近Node距離）

雖然是縮放指令S鍵，但會將選取到的Node，作集中靠近，或者全體擴散的移動

快速鍵：S

• Node的連接方式

• 直接在Input跟Output的節點上，壓住滑鼠左鍵，就可以做連接的動作
• 或者，當有啟動Node Wrangler Add-On時，可以在接近要連接的Node位置處，按住鍵盤Alt鍵，再加上滑鼠右鍵，拖移到要連接的另一個Node上，就可以完成Lazy Connect的動作

快速鍵：

• 直接在Node節點上壓住滑鼠左鍵作連接

• Node Wrangler：Alt＋滑鼠右鍵

• Node的斷開方式

• 在要斷開線段的Input點上，壓住滑鼠左鍵，接著拖移到節點外，就可以直接斷開連接線
• 或者，在空白工作區上，壓住鍵盤Ctrl鍵，再按住滑鼠右鍵，就可以將線段作切斷的動作

快速鍵：

• 直接在Node的Input節點上壓住滑鼠左鍵拖移出節點外

• Ctrl＋滑鼠右鍵

• Node的斷開方式2

先按住Alt鍵，再拖移Node面板，就可以分離出與此Node相關的連結

快速鍵：Alt＋拖移Node

• Node的連接線整理

按住Shift鍵，接著按再住滑鼠右鍵，就可以將連接線分段，接著，選擇分段點之後，在按鍵盤的G鍵，就可以拖移分段點，方便作連接線段的整理

快速鍵：Shift＋滑鼠右鍵

Input／Output

紅色

Shader

綠色

Texture

橘色

Color

土黃色

Vector

紫色

Converter

青藍色

Input：

• Color：AO的顏色輸入
• Distance(Cycles Only)：與其他物件接觸點所影響到的距離
• Normal：法線

Output：

• Color：帶有顏色的AO輸出
• AO：純AO

參數：

• Samples(Cycles Only)：採樣率
• Inside(Cycles Only)：在模型內部計算AO時，使用Convex 計算，而非Concave
• Only Local(Cycles Only)：只計算本身物件，不被其他物件影響

Input：

• 無

Output：

• Color：顏色輸出
• Vector：象限
• Fac：灰階數值

參數：

• Name：使用屬性名稱呼叫，較常使用的屬性及名稱，在下方以列表作介紹：

• Density

當使用Domain物件時，可以取得濃度資訊

• Flame

當使用Domain物件時，可以取得火焰的資訊

• Color

當使用Domain物件時，可以取得顏色資訊

• N

法線資訊，也可以從Geometry Node的Normal來取得

• Ng

真實法線資訊，也可以從Geometry Node的True Normal來取得

• Pointiness

也可以從Geometry Node的Pointiness來取得

• UV

UV貼圖資訊，也可以從Texture Coordinate Node的UV來取得

• Generate

自動產生UV貼圖同步，也可以從Texture Coordinate Node的Generate來取得

• Tangent

取得切線資訊，也可以從Tangent的輸出來取得

• Name of UV Map

從修改器裡，不同的UV名稱中，取得不同的UV資訊

• Name of Vertex Color set

從修改器裡，不同的Vertex Color名稱中，取得不同的顏色資訊

Input：

• Radius：導角大小
• Normal：法線

Output：

• Normal：法線

參數：

• Samples：採樣率

Input：

• 無：

Output：

• View Vector：從鏡頭到物件點上的空間象限
• View Z Depth：鏡頭縱深
• View Distance：從鏡頭到物件點上的距離

參數：

• 無：

Input：

• IOR：折射率
• Normal：法線

Output：

• Fac：Fresnel只會輸出灰階的顏色

參數：

• 無：

Input：

• 無：

Output：

• Position：座標位置
• Normal：法線（包含Smooth跟Bump）
• Tangent：表面切線
• True Normal：真實法線（不包含Smooth跟Bump）
• Incoming：與Raytrce類似，但是以觀看的角度，可以產生像環境貼圖的效果
• Parametric：表面點的參數UV同步效果
• Backfacing：若是背面，數值為1；若是正面，數值為0
• Pointness(Cycles Only)：亮的數值代表Convex 角度（小於180°），暗的數值代表Concave角度（大於180°），可以用來製作邊緣汙損暗面的效果
• Random Per Island(Cycles Only)：依照不同的Element而產生隨機的亮暗數值，可以用來製作樹葉、木板、跟許多線段不同顏色的效果

參數：

• 無：

Input：

• 無：

Output：

• Is Strand：如果Shader是在髮絲物件上為1，否則為0
• Intercept：射線碰觸到髮絲的位置點，頂點為1，根部則為0
• Thickness：射線碰觸到髮絲的位置點時，髮絲的粗細度
• Tangent Normal：髮絲的切線法線
• Random：隨機性，可以配合使用Color Ramp Node，來表現毛髮不同的顏色效果

參數：

• 無：

Input：

• Blend：混合程度
• Normal：法線

Output：

• Fresnel：菲聶耳效果
• Facing：與菲聶耳效果類似，但擴散範圍較大，對比較強

參數：

• 無：

Input：

• 無：

Output：

• Is Camera Ray：鏡頭的射線，屬於鏡頭射線範圍為1，否則為0
• Is Shadow Ray：陰影的射線，屬於陰影射線範圍為1，否則為0
• Is Diffuse Ray：Diffuse反彈的區塊，就是溢色的顏色
• Is Glossy Ray：Glossy的射線，屬於Gloss射線範圍為1，否則為0
• Is Singular Ray(Cycles Only)：單次穿透的射線
• Is Reflection Ray(Cycles Only)：反射的射線，屬於反射射線範圍為1，否則為0
• Is Transmission Ray(Cycles Only)：穿透的射線，屬於穿透射線範圍為1，否則為0
• Ray Lenght(Cycles Only)：光從鏡頭或反彈區到目的地的距離
• Ray Depth：光在表面反射或穿透的次數
• Diffuse Depth(Cycles Only)：光在Diffuse反射或穿透的次數
• Glossy Depth(Cycles Only)：光在Glossy反射或穿透的次數
• Transparent Depth(Cycles Only)：回傳穿透過透明物件表面的次數
• Transmission Depth(Cycles Only)：在經歷過無限反彈反射之後，會覆蓋掉原本的射線，便於用來避免黑色反射／折射的結果

參數：

• 無：

Input：

• 無：

Output：

• Location：物件在世界的座標
• Color：物件在右方Object Properties參數面板中，Viewport Display項目裡，Color的顏色
• Object Index：物件在右方Object Properties參數面板中，Relations項目裡，Pass Index的號碼
• Material Index：物件在右方Material Properties參數面板中，Settings項目裡，Pass Index的號碼
• Random：隨機，可以製作隨機的顏色效果

參數：

• 無：

Input：

• 無：

Output：

• Index：從0到Particle數量
• Random：隨機，可以製作隨機的顏色效果
• Age：該Particle在當下影格的生成時間
• Lifetime：Particle的生命週期
• Location：Paticle的座標
• Size：Particle的大小
• Velocity：Particle的速度
• Angular Velocity：Particle的角速度

參數：

• 無：

Input：

• 無：

Output：

• Color：顏色輸出

參數：

• RGB色盤提供調整

Input：

• 無：

Output：

• Tangent：切線方向

參數：

• Radial：使用圓柱投射，來控制XYZ切線方向
• UV Map：使用UV控制切線方向

Input：

• 無：

Output：

• Generated：根據Vertex Position自動產生貼圖同步
• Normal：產生以物件空間為主的Normal貼圖同步，適合使用在Omni Light跟Spot Light投影貼圖做旋轉用
• UV：依照Active UV Map做貼圖同步，如果要使用非Active UV Map，則建議改使用UV Map Node
• Object：使用一個物件當作貼圖同步的控制，通常會使用Empty物件，該物件也可以支援做動畫
• Camera：以鏡頭空間作貼圖同步
• Window：以算圖的範圍及比例作貼圖同步
• Reflection：以物件反射的效果做貼圖同步，適合使用在環境貼圖

參數：

• Object：指定要使用的物件作貼圖同步
• From Instancer(Cycles Only)：使用Instancer的UV資料作貼圖同步，只能用在Generated跟UV Slot

Input：

• 無：

Output：

• UV：貼圖同步輸出

參數：

• From Instancer(Cycles Only)：使用Instancer的UV資料作貼圖同步
• 可以指定任一個已存在的UV Map設定

Input：

• 無：

Output：

• Value：數值輸出

參數：

• Value：數值輸入

Input：

• 無：

Output：

• Color：顏色輸出
• Alpha：Alpha輸出

參數：

• Vertex Color：在此輸入物件Vertex Color的名稱

Input：

• 無：

Output：

• Color：煙的顏色
• Density：煙的濃度
• Flame：火焰的濃度
• Temperature：火焰的溫度

參數：

• 無：

Input：

• Size：線段大小

Output：

• Fac：在Wirefame Node中，只有黑白參數

參數：

• Pixel Size：以Pixel點為單位來調整線段大小

Input：

• Color：顏色輸入，也可以是Normal輸入
• Value：數值輸入

Output：

• 無：

參數：

• Name：輸入與右方AVO參數面板相同設定的名稱

Input：

• Surface：到物件表面
• Volume：到體積物體效果
• Displacement：到置換效果

Output：

• 無：

參數：

• Target：輸出到Cycle或者Eevee引擎，或者兩者皆有

Input：

• Surface：到燈光物件的接口

Output：

• 無：

參數：

• Target：輸出到Cycle或者Eevee引擎，或者兩者皆有

Input：

• Surface：到環境上產生效果，通常就是背景
• Volume：使環境產生體積光／霧等效果

Output：

• 無：

參數：

• Target：輸出到Cycle或者Eevee引擎，或者兩者皆有

Input：

• Shader：Shader1
• Shader：Shader2

Output：

• Shader：結合後的Shader

參數：

• 無：

Input：

• Color：顏色輸入
• Roughness：粗糙度
• Anisotropy：異向性程度
• Rotation：反光旋轉程度
• Normal：法線
• Tangent：切線

Output：

• BSDF：Shader型態輸出

參數：

• GGX：Anisotropic的計算方式

Input：

• Color：光源顏色輸入
• Strength：光源強度

Output：

• Background：Shader型態輸出，只能夠連接到World Output

參數：

• 無：

Input：

• Color：顏色輸入
• Roughness(Cycles Only)：粗糙度
• Normal：法線

Output：

• BSDF：Shader型態輸出

參數：

• 無：

Input：

• Color：顏色輸入
• Strenght：亮度

Output：

• Emission：Shader型態輸出

參數：

• 無：

Input：

• Color：顏色輸入
• Roughness：粗糙度
• IOR：折射率
• Normal：法線

Output：

• BSDF：Shader型態輸出

參數：

• Beckmann：各種計算方式

Input：

• Color：顏色輸入
• Roughness：粗糙度
• Normal：法線

Output：

• BSDF：Shader型態輸出

參數：

• GGX：各種計算方式

Input：

• Color：毛髮顏色輸入
• Offset：控制燈光在反射跟穿透時的光澤角度
• RoughnessU：控制燈光在平行或扭曲角度時的粗糙度
• RoughnessV：控制燈光在平行或扭曲角度時的粗糙度
• Tangent：切線輸入

Output：

• BSDF：Shader型態輸出

參數：

• Component：有兩種顯示屬性的方式，可以加上Mix Shader，讓兩種效果都同時顯示

• Reflection：光在毛髮上反彈效果
• Transmission：光在毛髮上的穿透效果

Input：

• 無：

Output：

• Holdout：標準的Shader輸出

參數：

• 無：

Input：

• Fac：混合比例
• Shader：Shader1
• Shader：Shader2

Output：

• Shader：混合後的Shader

參數：

• 無：

Input：

• Base Color：基本顏色
• Subsurface：與Subsurface Scattering的混合程度
• Subsurface Radius：Subsurface的程度
• Subsurface Color：Subsurface Scattering的顏色
• Metallic：金屬化的程度
• Specular：光澤的程度，以下為參考值：

• 水：0.25
• 玻璃：0.5
• 鑽石：2.15

• Specular Tint：光澤的顏色
• Roughness：表面粗糙度
• Anisotropic(Cycles Only)：光澤異相性程度
• Anisotropic Rotation(Cycles Only)：光澤異相性旋轉方向
• Sheen：絲絨效果，製作布的材質使用
• Sheen Tint：絲絨邊緣顏色
• Clearcoat：表面塗層反射，製作車的鈑金等可以使用
• Clearcoat Roughness：表面塗層粗糙度
• IOR：折射率
• Transmission：穿透性，從不透明到完全透明
• Transmission Roughness(Cycles Only)：穿透光線的干擾程度
• Emission：自身發光
• Alpha：Alpha圖層
• Normal：法線輸入
• Clearcoat Normal：表面塗層的法線
• Tangent：異相性的切線

Output：

• BSDF：Shader型態輸出

參數：

• Distribution：微面的計算方式
• Subsurface Method：模擬Subsurface Scattering的計算方式

Input：根據參數演算法不同，顏色的部分會切換成不同的參數表現：

• Direct Coloring：

• Color：毛髮的基本顏色

• Melanin Concentration：

• Melanin：染色的程度，以0～1，來表現0%～100%
• Melanin Redness：從黑髮到紅髮的程度，以0～1，來表現0%～100%
• Tint：染色的程度，若是白色，代表沒有染色

• Absorption Coefficient：

• Absorption Coefficient：σ的衰減係數

• Roughness：毛髮光澤程度，數值大，感覺會比較像金屬般的髮絲；數值若較小，會有柔毛的感覺
• Radial Roughness：光澤擴散的程度
• Coat：毛髮表面光澤感，只適用直射光打在毛髮上的光澤
• IOR：折射率
• Offset：光澤偏移質，人類的髮絲數值會較小
• Random Color：隨機黑色素濃度，對應在Melanin Concentration上，以0～1，來表現0%～100%
• Random Roughness：隨機髮絲粗糙度，對應在Roughness上，以0～1，來表現0%～100%
• Random：隨機取樣號碼，若沒有其他Node連接到此，則會自動使用Hair Info Node的Random數值

Output：

• BSDF：Shader型態輸出

參數：

• Color Parametrization：Blender提供了三種不同的方法與參數，來表現髮絲效果：

• Direct Coloring：直接使用RGB數值來模擬接近吸收係數
• Melanin Concentration：使用黑色素濃度來模擬頭髮效果
• Absorption Coefficient：使用 Beer-Lambert law的方程式來表現髮絲的吸收係數

Input：

• Color：Volume的顏色
• Color Attribute：在右方參數面板中，Grid項目中，代表顏色的屬性名稱
• Density：Volume的濃度
• Density Attribute：在右方參數面板中，Grid項目中，代表濃度的屬性名稱
• Anisotropy：背光或逆光的效果
• Absorption Color：Volume的陰影顏色
• Emission Strenght：自身發光強度
• Emission Color：自身發光顏色
• Blackbody Intensity：火焰的亮度，預設值為1
• Blackbody Tint：色溫的著色度
• Temperature：色溫
• Temperature Attribute：在右方參數面板中，Grid項目中，代表色溫的屬性名稱

Output：

• Volume：Volume型態輸出

參數：

• 無：

Input：

• Color：顏色輸入
• Roughness：粗糙度
• IOR：折射率
• Normal：法線

Output：

• BSDF：Shader型態輸出

參數：

• Beckmann：各種計算方式

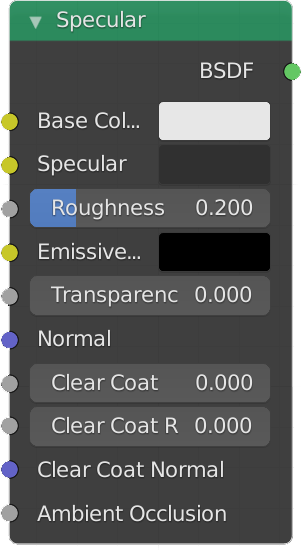

Input：

• Base Color：基本Diffuse顏色，若是金屬導體，應該是為黑色
• Specular：反射的光澤，若是金屬導體，應該是會有顏色的反射

※Specular的計算公式為specular=((ior−1)/(ior+1))2

※水的Specular=0.25

※玻璃的Specular=0.5

※鑽石的Specular=2.15

• Roughness：為表面的粗糙度
• Emissive：自身發光顏色
• Transparency：透明度
• Normal：法線
• Clear Coat：表面塗層反射，製作車的鈑金等可以使用
• Clear Coat Roughness：表面塗層粗糙度
• Clear Coat Normal：表面塗層法線
• Ambient Occlusion：AO的輸入，通常為已經Bake的AO圖

Output：

• BSDF：Shader型態輸出

參數：

• 無：

Input：

• Color：顏色輸入
• Scale：次表面散射程度
• Radius：次表面散射柔和度，XYZ代表RGB顏色分佈
• Texture Blur：貼圖隨著光的照射而模糊
• Normal：法線

Output：

• BSSRDF：Shader型態輸出

參數：

• Christensen-Burley：各種計算方式

Input：

• Color：顏色，或以物理來說，每個波長，光所反射的顏色
• Size：光反射的角度，以0到1，來表現0° ～ 90°
• Smooth：光反射的柔滑度
• Normal：法線，如果沒有其他Node串接，則會使用預設的Normal值

Output：

• BSDF：Shader型態輸出

參數：

• Component：

• Diffuse：使用Diffuse BSDF作表現
• Glossy：使用Glossy BSDF作光澤的表現

Input：

• Color：顏色輸入
• Normal：法線

Output：

• BSDF：Shader型態輸出

參數：

• 無：

Input：

• Color：顏色輸入

Output：

• BSDF：Shader型態輸出

參數：

• 無：

Input：

• Color：顏色，或以物理來說，每個波長，光所反射的顏色
• Sigma：在突出端，法線所分配的多樣性，類似粗糙度
• Normal：法線，如果沒有其他Node串接，則會使用預設的Normal值

Output：

• BSDF：Shader型態輸出

參數：

• 無：

Input：

• Color：Volume顏色輸入
• Density：吸收效果的程度

Output：

• Volume：Volume型態輸出

參數：

• 無：

Input：

• Color：Volume顏色輸入
• Density：Scatter的濃度
• Anisotropy：燈光穿透時，光在Scatter表現時的方向性

Output：

• Volume：Volume型態輸出

參數：

• 無：

Input：

• Vector：UV貼圖同步
• Color 1：磚的顏色1
• Color 2：磚的顏色2
• Mortar：磚縫裡泥漿的顏色
• Scale：磚的大小
• Mortar Size：磚縫的大小
• Mortar Smooth：磚與磚縫交接處的柔滑程度
• Bias：顏色1跟顏色2的分配偏移值
• Brick Width：磚的寬度
• Row Height：磚的高度

Output：

• Color：材質顏色輸出
• Fac：磚縫的遮罩

參數：

• Offset：磚每一行左右排列的偏移程度
• Frequency：有作磚排列偏移的重複性
• Squash：磚每一行的擠壓程度
• Frequency：有作擠壓磚的重複性

Input：

• Vector：UV貼圖同步
• Color 1：顏色1輸入
• Color 2：顏色2輸入
• Scale：黑白格大小

Output：

• Color：顏色輸出
• Fac：Color1跟Color2各別轉換成1跟0的數值

參數：

• 無：

Input：

• Vector：UV貼圖同步，如果沒有Node串接，預設會以Z軸為上方

Output：

• Color：圖片的RGB顏色

參數：

• New/Open：使用新貼圖及開啟舊貼圖，也可以直接使用Blender檔內已有的貼圖
• Texture Interpolation：貼圖交錯品質演算：

• Linear：線性較普通的品質
• Closest：不做交錯演算，以相近的像素作參考
• Cubic：較柔和，較好的品質
• Smart：只支援OSL材質，較近的時候使用Cubic，較遠的時候則使用Linear

• Projection Method：環境投影環場的方式：

• Equirectangular：等矩形
• Mirror Ball：鏡像球

Input：

• Vector：貼圖同步

Output：

• Color：顏色輸出
• Fac：灰階

參數：

• Linear：以物件的X軸做漸層
• Quadratic：以物件的X軸的二次方做漸層
• Easing：結合Linear跟Quadratic兩數值做漸層
• Diagonal：平均分配X軸跟Y軸做漸層
• Spherical：以物件的0,0,0點，做反向漸層
• Quadratic Sphere：以物件的0,0,0點的二次方，做反向漸層
• Radial：以Z軸輸入的角度做漸層

Input：

• Vector：貼圖的同步，對應到受光物表面的Normal
• Strenght：燈光亮度

Output：

• Fac：燈光的亮度輸出，串接到Emission Shader Node

參數：

• Internal：使用Blender內部的IES檔
• External：使用外部檔案

Input：

• Vector：貼圖同步

Output：

• Color：顏色（圖樣）輸出
• Alpha：Alpha層

參數：

• New／Open：新增圖檔／開啟圖檔
• Interpolation

• Linear：預設的線性差補
• Cubic：較柔和，品質較好的差補，若貼圖用在Bump上時，建議切換到此設定
• Closest：不做差補
• Smart(Cycles Only)：只能在OSL材質上使用，當拉近時，就使用Cubic設定，反之拉遠時，就用Linear設定

• Projection

• Flat：使用XY做投射
• Box：使用六個面做投射，Blend可以將不同面各邊緣貼圖作混和
• Sphere：使用球型作投射
• Tube：使用管狀作投射，跟Cylinderical不同的是，Tube不會對上下頂面作處理

• Extension

• Repeat：作XY重複拼貼
• Extend：延伸貼圖邊緣的像素顏色
• Clip：超出貼圖邊緣部分，會以透明黑色作表現

Input：

• Vector：UV貼圖同步
• Scale：貼圖大小
• Distortion：失真度

Output：

• Color：顏色輸出
• Fac：灰階輸出

參數：

• Depth：就是 Iterations

Input：

• W：產生UV貼圖同步的位置（1D與4D使用）
• Vector：UV貼圖同步
• Scale：基本的Noise擾流大小
• Detail：精細度，擾流的次數，數值越大，需要計算的時間愈長
• Dimension：每兩個連續擾流的不同大小，數值較大，便會表現出更小的擾流
• Lacunarity：每兩個連續擾流的不同比例，數值較大，便會表現出更大的擾流
• Offset：擾流偏移程度
• （Hybrid Multifractal、Ridged Multifractal、Hetero Terrain使用）
• Gain：提供特別對擾流大小加乘調整的控制
• （Hybrid Multifractal、Ridged Multifractal使用）

Output：

• Height：

參數：

• Dimensions：要製作Musgrave Noise貼圖的空間象限：

• 1D：使用W作控制
• 2D：移除掉Z軸
• 3D：基本3D空間
• 4D：除了3D空間，再加上W作控制

• Type：Musgrave Noise貼圖的型態

• fBM (fractal Brownian Motion)：
• Multifractal：
• Hybrid Multifractal：
• Ridged Multifractal：
• Hetero Terrain (Heterogeneous Terrain)：

Input：

• W：產生UV貼圖同步的位置（1D與4D使用）
• Vector：貼圖同步
• Scale：噪點大小
• Detail：細節
• Roughness：粗糙度
• Distortion：失真度

Output：

• Fac：灰階輸出
• Color：顏色輸出

參數：

• Dimensions：要製作Noise貼圖的空間象限：

• 1D：使用W作控制
• 2D：移除掉Z軸
• 3D：基本3D空間
• 4D：除了3D空間，再加上W作控制

Input：

• Vector：貼圖同步，若沒有與其他Node串接，預設會是Global Position

Output：

• Color：顏色輸出
• Density：Volume的密度輸出

參數：

• Point Data：點取得的來源：

• Particle System：使用指定的Particle System上，每一顆Paticle的位置
• Object Vertices：使用指定的物件上，每一個點的位置

• Object：指定要擷取的物件或者Particle System
• Space：貼圖要同步的座標象限：

• World Space：世界座標
• Object Space：物件座標

• Radius：體積點的大小
• Interpolation：紋素的過濾方式：
• Closest：不做過濾，會產生交錯的體積點
• Linear：線性過濾，會產生圓形並且柔和的體積點
• Cubic：產生非常柔和的體積點，用於使用在密密麻麻的點上
• Resolution：體積點的解析度
• Color Source：Particle System或Mesh的哪個屬性要作顏色的輸出

Particle Color Sources：

• Particle Age：以生命週期作 (0.0 - 1.0) 的亮度變化
• Particle Speed：以速度量體作 (0.0 - 1.0) 的亮度變化
• Particle Velocity：將XYZ的方向，轉作RGB顏色

Vertex Color Sources：

• Vertex Color：使用Vertex Color作顏色變化
• Vertex Weight：使用Vertex Group的Weight作顏色亮度變化
• Vertex Normals：將Vertex Normal的物件座標，轉作RGB顏色

Input：

• Vector：貼圖同步

Output：

• Color：顏色輸出

參數：

• Sky Type：各種製作天空的型態：

• Preetham
• Hosek/Wilkie
• Nishita

• Sun Direction：太陽的方位
• Turbidity：大氣混濁度，以下為各區域的參考：

• 極地：2
• 晴朗天空：3
• 熱氣，潮濕的天氣：6
• 朦朧霧霾天空：10

• Ground Albedo：燈光從行星體表面反射回大氣的亮度
• Sun Disk：太陽圓盤，開啟或關閉顯示
• Sun Size：太陽圓盤直徑大小
• Sun Elevation：太陽水平面高度
• Sun Rotation：太陽沿著Z軸旋轉程度
• Altitude：海拔高度
• Air：空氣分子：

• 真空：0
• 晴朗空氣：1
• 汙濁的空氣：2

• Dust：灰塵跟水氣的濃度：

• 沒有灰塵：0
• 晴朗的大氣：1
• 城市內的大氣：5
• 霧霾的大氣：10

• Ozone：臭氧的分子濃度，用於調整天空湛藍的程度：

• 沒有臭氧：0
• 晴朗的大氣：1
• 城市內的大氣：2

Input：

• Vector：UV貼圖同步
• W：產生UV貼圖同步的位置（1D與4D使用）
• Scale：Noise的大小
• Smoothness：Noise的模糊程度
• Exponent：Minkowski距離函數的指數值（Minkowski使用）
• Randomness：Noise的隨機性

Output：

• Distance：距離輸出，產生黑白的貼圖
• Color：顏色輸出
• Position：位置輸出，產生UV扭曲的貼圖
• W：位置輸出，產生UV扭曲的貼圖
• Radius：N-Sphere的大小

參數：

• Dimensions：要製作Noise貼圖的空間象限：

• 1D：使用W作控制
• 2D：移除掉Z軸
• 3D：基本3D空間
• 4D：除了3D空間，再加上W作控制

• Feature：Voronoi的排列方式，關於各種方式效果，請觀看下方演示圖片：

• F1
• F2
• Smooth F1
• Distance to Edge
• N-Sphere Radius

• Distance Metric：各種距離函數的演算法：

• Euclidean
• Manhattan
• Chebychev
• Minkowski：關於Minkowski的演算方式，請觀看下方演示圖片

Distance

Color

Position

Distance

Color

Position

Distance

Color

Position

N-Sphere Radius與F1的混合方式

效果圖

Minkowski Exponent: 0.5 (Minkowski 1/2).

Minkowski Exponent: 1.0 (Manhattan).

Minkowski Exponent: 2.0 (Euclidean).

Minkowski Exponent: 32.0 (approximation of Chebychev).

Input：

• Vector：UV貼圖同步，若沒有與其他Node串接，預設則為Texture Coordinate Node的Generate模式
• Scale：貼圖大小
• Distortion：波的扭曲程度
• Detail：扭曲噪點的精細度
• Detail Scale：扭曲噪點的大小
• Detail Roughness：扭曲線的粗糙程度
• Phase Offset：扭曲噪點起伏的偏移值

Output：

• Color：顏色輸出
• Fac：亮度輸出

參數：

• Type：使用Bands或Rings來產生波的形狀

• Bands：除了XYZ的方向，還有對角線的擾動選項
• Rings：除了XYZ的方向，還有圓球形擴散的擾動選項

• Wave Profile：波的型態

• Sine：使用標準的正弦波
• Saw：使用鋸齒波

Input：輸入的數值是動態的，取決在於串接的來源：

• Vector：2D、3D、4D座標數值
• W：1D跟4D的數值

Output：

• Value：隨機數值輸出
• Color：隨機顏色輸出

參數：

• Dimensions：要製作White Noise貼圖的空間象限：

• 1D：使用W作控制
• 2D：移除掉Z軸
• 3D：基本3D空間
• 4D：除了3D空間，再加上W作控制

Input：

• Color：顏色輸入
• Bright：亮度
• Contrast：對比

Output：

• Color：顏色輸出

參數：

• 無：

Input：

• Color：顏色輸入
• Gamma：就Gamma

Output：

• Color：顏色輸出

參數：

• 無：

Input：

• Hue：Hue色環
• Saturation：飽和度
• Value：亮度
• Fac：圖片濃度
• Color：顏色輸入

Output：

• Color：顏色輸出

參數：

• 無：

Input：

• Fac：反向程度
• Color：顏色輸入

Output：

• Color：顏色輸出

參數：

• 無：

Input：

• Strength：燈光尚未衰減時的強度
• Smooth：在靠近光源四周處，產生一個柔和的暈光，可以避免銳利的亮點，並減少GI的噪點現象，數值0代表沒有做暈光效果，數值越大，暈光效果越明顯

Output：

• Quadratic：二次方衰減，若Smooth為0，則燈光強度不會改變，並對應到真實性
• Linear：線性衰減，燈光強度會慢慢減少
• Constant：不作衰減，燈光強度不會因為距離而改變

參數：

• 無：

Input：

• Fac：混合比例
• Color 1：顏色1輸入
• Color 2：顏色2輸入

Output：

• Color：顏色輸出

參數：

• Mix：混合方式，混合效果是跟Photoshop的Blend相同
• Clamp：限制輸出的數值從0到1

Input：

• Fac：輸入的貼圖（顏色）應用曲線調整的程度
• Color：顏色輸入

Output：

• Color：顏色輸出

參數：

• Standard：目前無作用
• Film like：目前無作用

Input：

• Strength：凹凸程度
• Distance：距離
• Height：凹凸縮放程度，貼圖會接在這個Slot
• Normal：法線輸入

Output：

• Normal：法線輸出

參數：

• Invert：反轉凹凸效果

Input：

• Height：表面沿著法線作凹凸的距離
• Midlevel：預設值為0.5，代表不作凹凸效果，低於此數值，會將表面內陷，高於此數值，則會凸出
• Scale：增加或減少置換貼圖效果
• Normal：一般法線輸入

Output：

• Displacement：連接到Displacement的Material Output Node

參數：

• Space：
• Object Space：以物件形變增加或減少作置換貼圖效果
• World Space：忽略物件形變程度

Input：雖然輸入的數值是動態的，但Location只限定在貼圖跟點的狀態有作用：

• Vector：要作轉換的空間向量輸入
• Location：沿著指定的軸向作位移的數值
• Rotation：沿著指定的軸向作旋轉的數值
• Scale：沿著指定的軸向作縮放的數值

Output：

• Vector：轉換後的向量數值

參數：

Type：

• Point：直接的向量數值變化，以下為每個轉換的軸向說明：

• Translation：沿著Local旋轉的軸向作位移
• Rotation：以原本空間的中心點作旋轉
• Scaling：沿著Global的軸向作縮放

※要注意的是，通常位移跟縮放的數值是相反的，舉例來說，當X位移數值輸入1，模型上的貼圖可能反而以X軸移動了-1

• Texture：反向的向量數值變化，以下為每個轉換的軸向說明：

• Translation：沿著Global的軸向作位移
• Rotation：圍繞在位移的方向作旋轉
• Scaling：沿著Local旋轉的軸向作縮放

※要注意的是，通常位移跟縮放的數值是相同的，舉例來說，當X位移數值輸入1，模型上的貼圖是以X軸移動了1

• Vector：使用Point作轉換向量，但不作位移
• Normal：在轉換Normal貼圖向量時使用

Input：

• Normal：法線輸入

Output：

• Normal：法線輸出
• Dot：點積輸出，為一單純數值：

• 若兩個法線朝向同一方向，則點積為1
• 若兩個法線為平行方向，則點積為0
• 若兩個法線分別朝向不同方向，則點積為-1

參數：

• Normal Direction：法線方向

• 在球上壓住滑鼠左鍵，可以直接旋轉法線方向
• 按住鍵盤Ctrl鍵，可以固定旋轉45度

Input：

• Strenght：法線貼圖的強度
• Color：從RGB轉換到法線貼圖的輸入

Output：

• Normal：法線輸出

參數：

• Space：
• Tangent Space：最常使用的選項，支援物件空間轉換以及形變效果，需要選擇一個UV Map貼圖同步才能發揮作用
• Object Space：將法線保持在物件空間轉換之後
• World Space：不做任何作用
• UV Map：要與Tangent Space作連結的UV Map

Input：

• Fac：控制轉換成曲線，向量輸出的程度
• Vector：向量輸入

Output：

• Vector：向量輸出

參數：

• Channel：X、Y、Z通道選擇
• Curve：曲線調整

Input：

• Vector：指定三個方向的Displace，通常為一張圖片

當使用Object Space時，RGB顏色，代表著XYZ的方向

當使用Tangent Space時，R代表沿著切線；G代表沿著法線；B則會沿著雙切線的方向

• Midlevel：以數值0為基準值，大於0，會往外推，小於0，則往內縮
• Scale：增加或減少置換貼圖效果

Output：

• Displacement：連接到Displacement的Material Output Node

參數：

Space：

• Tangent Space：跟著物件形變一同做Displace的效果，因此適合用在動態物件
• Object Space：用於處理靜態的物體，較快的計算時間，也使用到比較少的記憶體容量

Input：

• Vector：要旋轉的方位
• Center：旋轉的中心點
• Axis：要旋轉的軸向程度輸入
• Angle：旋轉角度

Output：

• Vector：旋轉的方位輸出

參數：

• Type：

• Axis Angle：根據Axis的輸入來取決旋轉的軸向，根據Angle的輸入，來決定旋轉的角度
• X Axis：X軸旋轉軸向
• Y Axis：Y軸旋轉軸向
• Z Axis：Z軸旋轉軸向
• Euler：自定義要選轉的軸向角度

• Invert：反向旋轉

Input：

• Vector：標準向量輸入

Output：

• Vector：轉換後的向量輸出

參數：

Type：轉換的型態：

• Point：點
• Vector：向量
• Normal：法線

Convert From：轉換的座標空間來源

• World：世界座標
• Object：物件座標
• Camera：鏡頭座標

Convert To：轉換到的座標空間對象

• World：世界座標
• Object：物件座標
• Camera：鏡頭座標

Input：

• Temperature：色溫，使用K為單位

Output：

• Color：顏色輸出

參數：

• 無：

Input：

• Value：數值輸入
• Min：最小值
• Max：最大值

Output：

• Result：Clamping結果輸出

參數：

• Clamp Type

• Min Max：限制數值在指定的最小值跟最大值
• Range：限制數值介於在指定的最小值跟最大值

Input：

• Fac：要箝制顏色範圍的程度

Output：

• Color：標準顏色輸出
• Alpha：標準Alpha輸出

參數：

• Color Ramp：可以參考官方Color Ramp的控制方式

Input：

• H：H通道輸入
• S：S通道輸入
• V：V通道輸入

Output：

• Color：顏色輸出

參數：

• 無：

Input：

• R：紅色通道輸入
• G：綠色通道輸入
• B：藍色通道輸入

Output：

• Image：影像（顏色）輸出

參數：

• 無：

Input：

• X：X軸座標輸入
• Y：Y軸座標輸入
• Z：Z軸座標輸入

Output：

• Vector：象限座標輸出

參數：

• 無：

Input：

• Color：顏色輸入

Output：

• H：H通道輸出
• S：S通道輸出
• V：V通道輸出

參數：

• 無：

Input：

• Image：影像輸入

Output：

• R：紅色通道輸出
• G：綠色通道輸出
• B：藍色通道輸出

參數：

• 無：

Input：

• Vector：象限座標輸入

Output：

• X：X軸座標輸出
• Y：Y軸座標輸出
• Z：Z軸座標輸出

參數：

• 無：

Input：

• Value：數值輸入
• From Min：從數值輸入的最小值
• From Max：從數值輸入的最大值
• To Min：最小值
• To Max：最大值

Output：

• Result：Remapping數值結果輸出

參數：

• Interpolation Type：線性漸層的計算方式：

• Linear
• Stepped Linear
• Smooth Step
• Smoother Step

• Clamp：將顏色箝制在限定的範圍內

Input：可提供串接的輸入，會隨著特定的數學運算而改變：

• Value：數值輸入

Output：

• Value：數值輸出

參數：

• Operation：全部可提供的數學運算式
• Clamp：限制數值輸出的範圍，為0.0到1.0

Input：

• Color：顏色輸入

Output：

• Value：灰階顏色輸出

參數：

• 無：

Input：

• Shader：任何Shader皆可以串接到此

Output：

• Color：顏色輸出
• Alpha：若有串接到Transparent BSDF，Alpha效果也可以輸出

參數：

• 無：

Input：可提供串接的輸入，會隨著特定的數學運算而改變：

• Vector：向量A輸入
• Vector：向量B輸入
• Scale：比例

Output：可提供串接的輸出，會隨著特定的數學運算而改變：

• Vector：向量輸出
• Value：數值輸出

參數：

• Operation：全部可提供的數學運算式

Input：

• Wavelengt：光譜的波長，介於380nm～780nm之範圍內

Output：

• Color：顏色輸出

參數：

• 無：

• Internal：使用Pack在Blender內部的腳本
• External：使用外部的腳本文件檔案

快速鍵

• Collapse and Hide Unused Sockets

摺疊選取到的Node，並將全部的Slot隱藏起來，再次執行此功能，可以解開收納及隱藏狀態

※若使用此功能，就算點擊Node標籤左方箭頭打開全部的Node，也不會將隱藏的Slot顯示出來

• Toggle Node Options

關閉或打開Node中的Properties選項

• Toggle Hidden Node Sockets

將未使用到的Slot隱藏起來

Ctrl＋H

• Toggle Node Preview

開啟或關閉Node的Preview，建議使用Node Wrangler的Preview功能，會比較直覺

Shift＋H

• Toggle Node Mute

選取到的Node將會沒有任何作用

M

• Hide

摺疊選取到的Node，但保留全部的Slot點，此功能跟點選標籤左方箭頭是相同的

H

快速鍵

• Group Insert

將Node插入群組

• Make Group

產生群組

Ctrl＋G

• Ungroup

解開群組

Ctrl＋Alt＋G

• Edit Group

編輯群組

Tab

快速鍵

• Detach Links

解開選取Node的全部連結

• Cut Links

切開Node間的連接線

Ctrl＋滑鼠右鍵

• Make and Replace Links

連接兩個選取到的Node，並取代已經連接的Slot項目

Shift＋F

• Make Links

連接兩個選取到的Node

F

快速鍵

• Remove from Frame

將選取的Node移出框架內

Alt＋P

• Join in New Frame

將選取的Node加入一個新的框架內

Ctrl＋J

快速鍵

• Delete with Reconnect

刪除選取的Node，並重新連接頭尾端

Ctrl＋X

• Delete

刪除Node

X

• Duplicate

直接複製出Node

Ctrl＋D

• Paste

貼上Node

Ctrl＋V

• Copy

複製Node

Ctrl＋C

快速鍵

• Resize

縮放（拉近拉遠）Node群

S

• Rotate

重新水平或垂直排列Node群

R

• Move

移動Node

G

快速鍵

• Reset Node

若有隱藏或折疊Node，可以直接重置到原始狀態

Backspace
