ウォーターブラストKIT 取り扱い、取付説明書

本製品の特徴
本格ウォーターブラストを既存の安いキャビネットを使いリーズナブルに

ウォーターブラスト化出来るKITです。
パーツリスト

No1 ウォーターブラストガン標準８ｍｍノズル付属数量１個

No2 内径15Φホース 50ｃｍ 1本

No3 内径12Φホース２ｍ 1.5ｍ各1本
No４内径８Φホース３ｍ数量1本

No5 ステンサドルバンドボルトナット4本

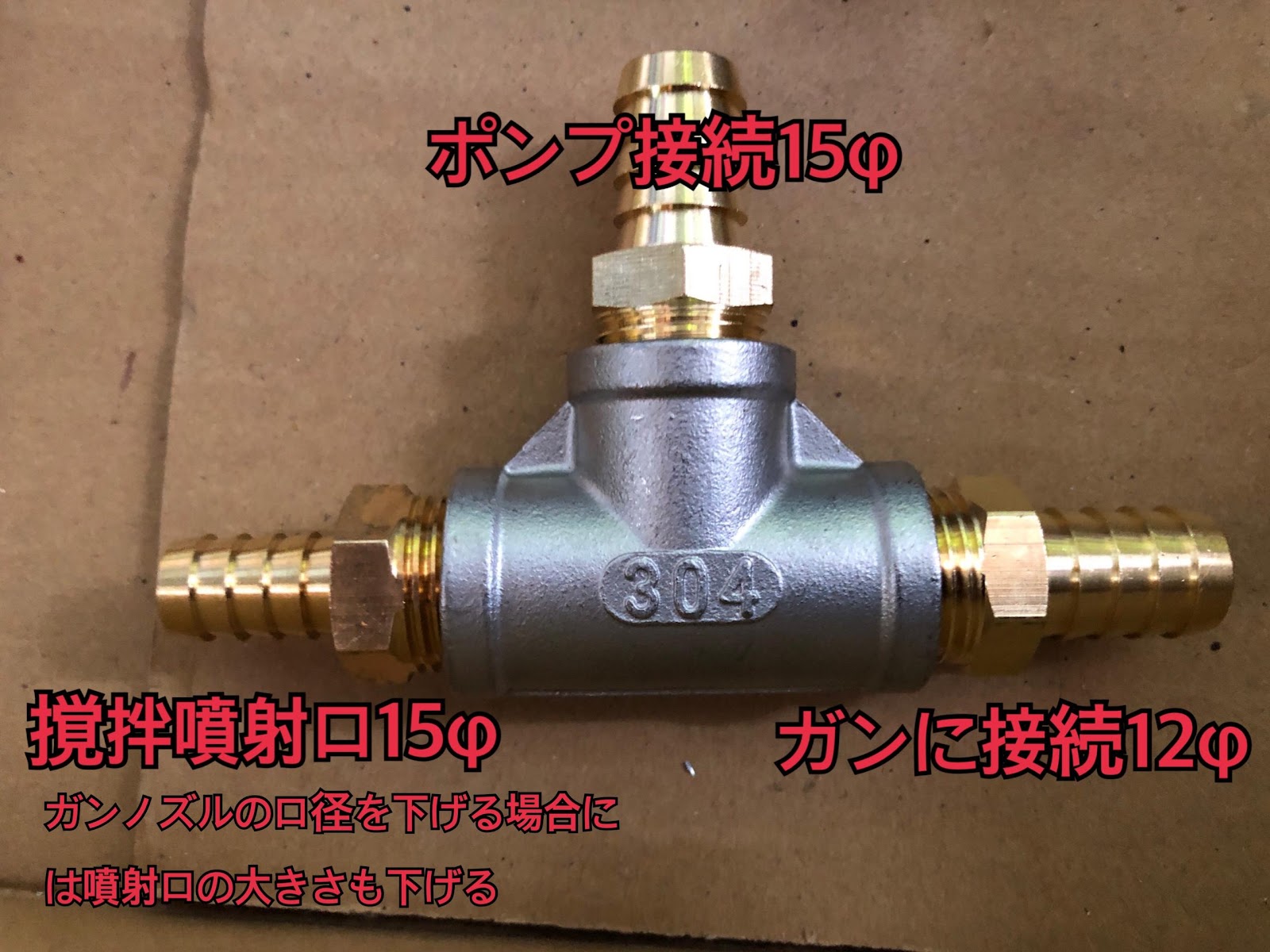

No６ Tジョイント 12Φー１５Φー15Φ 数量1個

No７ホースバンド大数量８個

No８ホースバンド小数量２個

No９エアカプラー数量1個

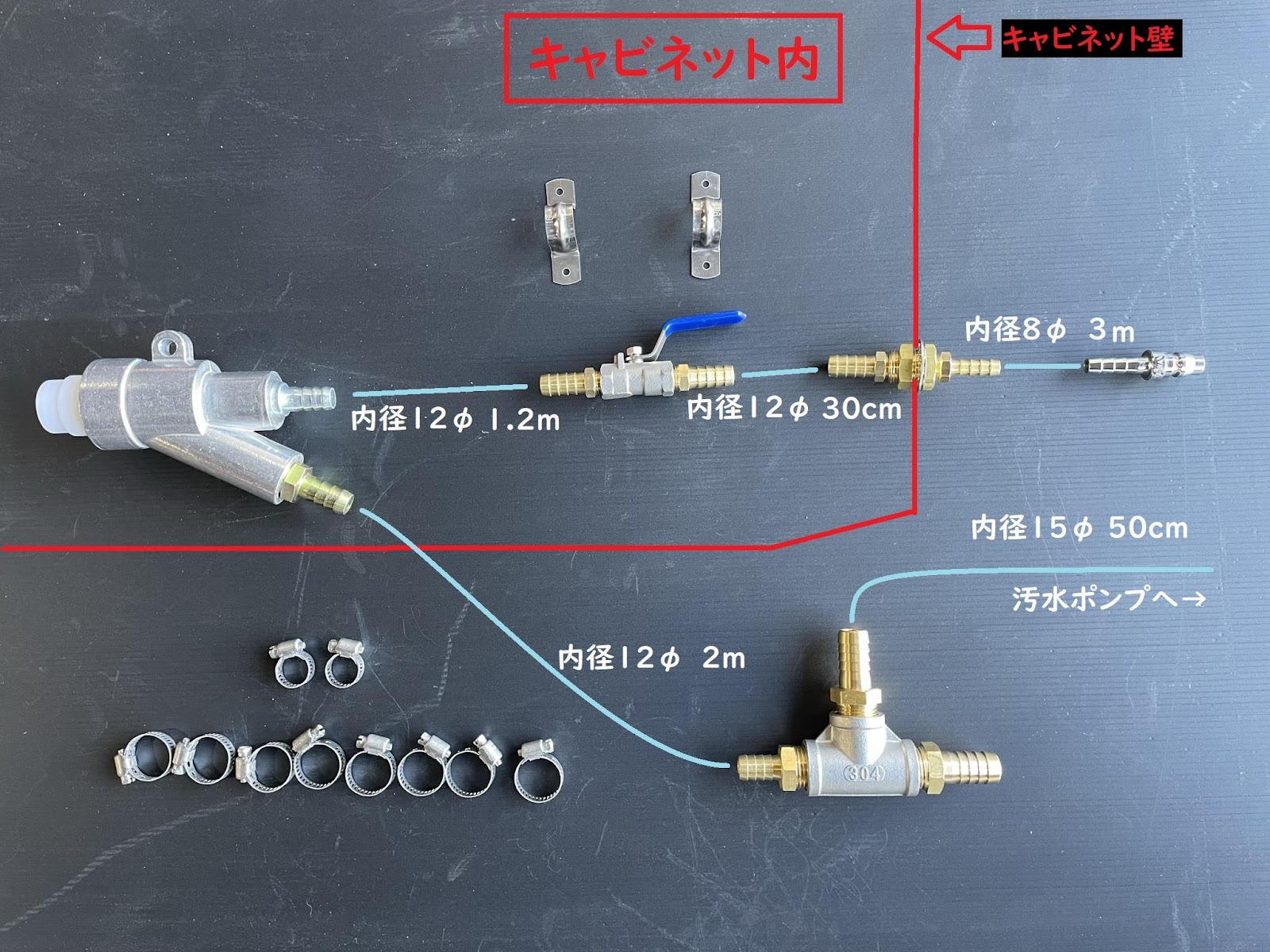

接続完成図

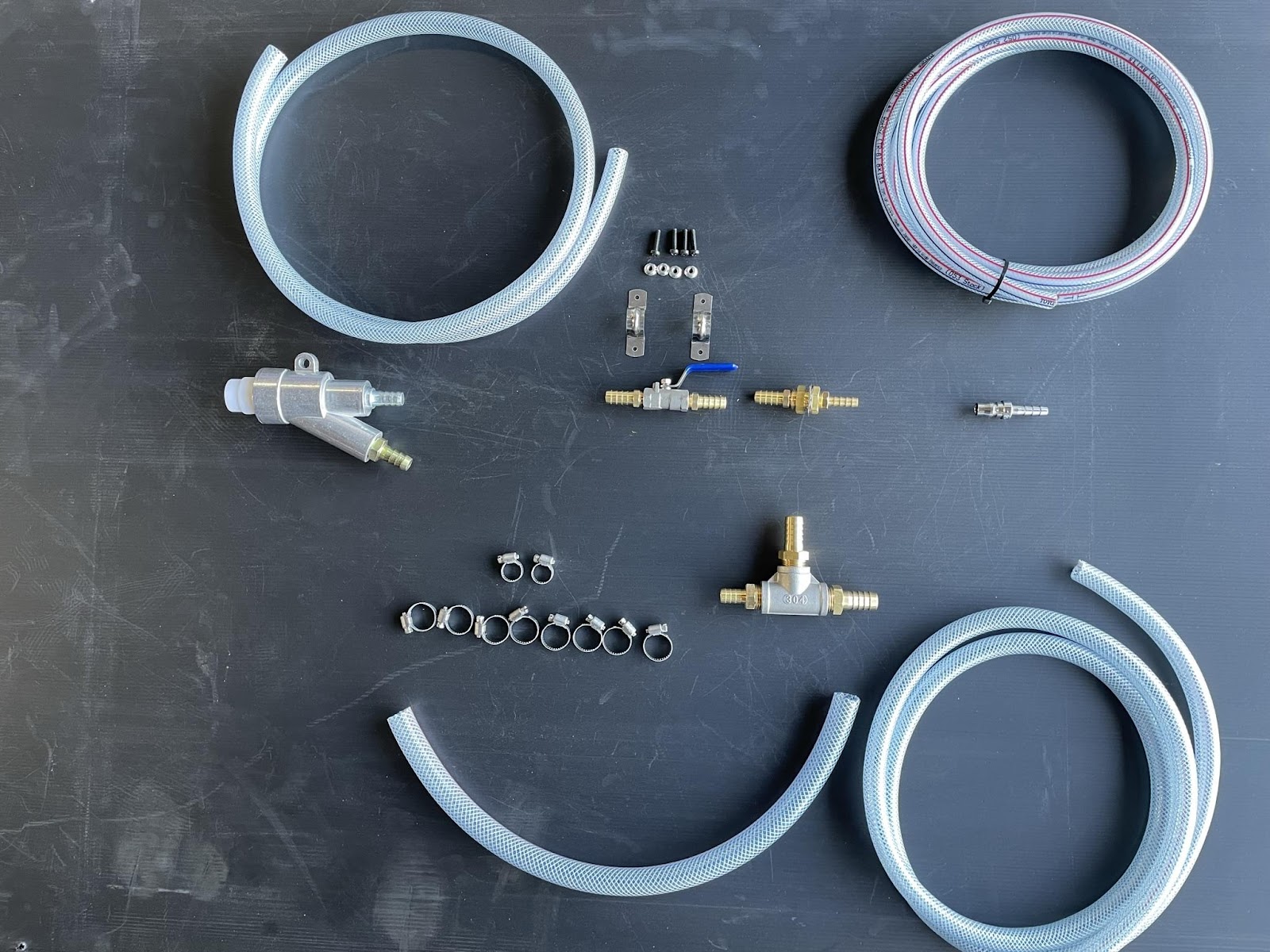

キット内容

その他必要な物URL

１２V簡易防水ライト

https://www.monotaro.com/g/01144867/
１２V-１A電源アダプター防水ライト用

RMG-3000 リョウビ汚水ポンプ50ヘルツと60ヘルツ有り選択注意。

最安送料込み9800円

１８０番ブラストガラスメディア４K FGB-180

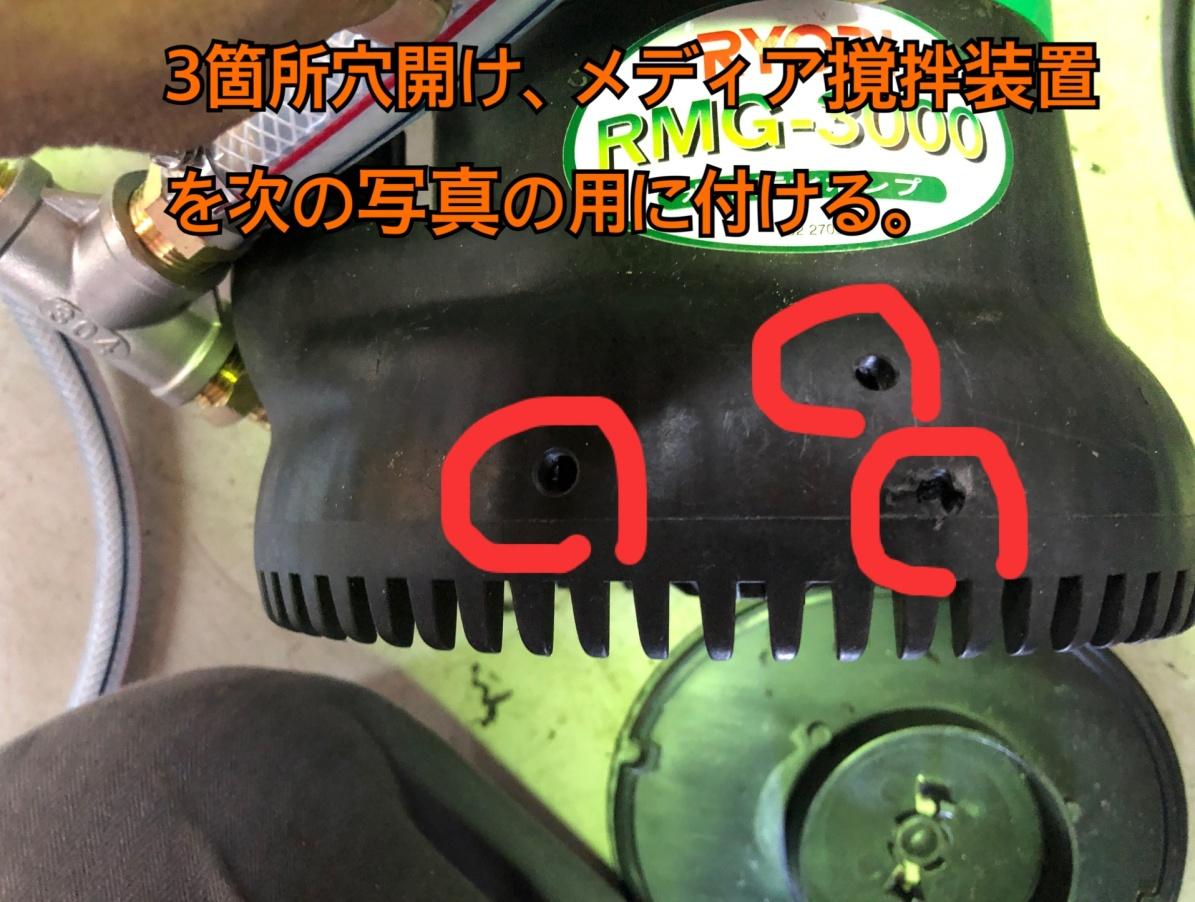

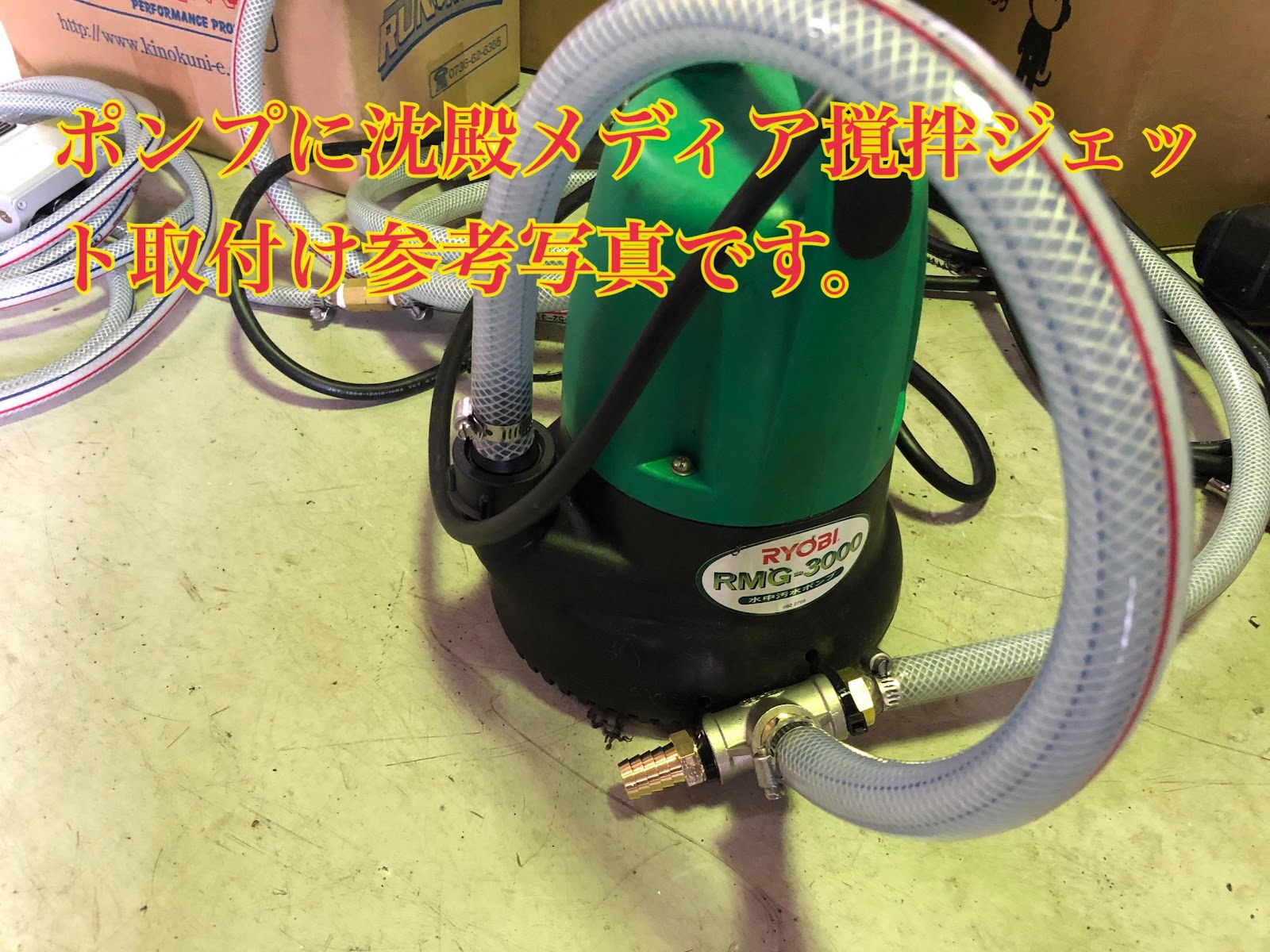

リョウビ汚水ポンプRMG－３０００加工接続図

$C:\Users\Factory23\AppData\Local\Microsoft\Windows\INetCache\Content.Word\IMG_9404.jpg$

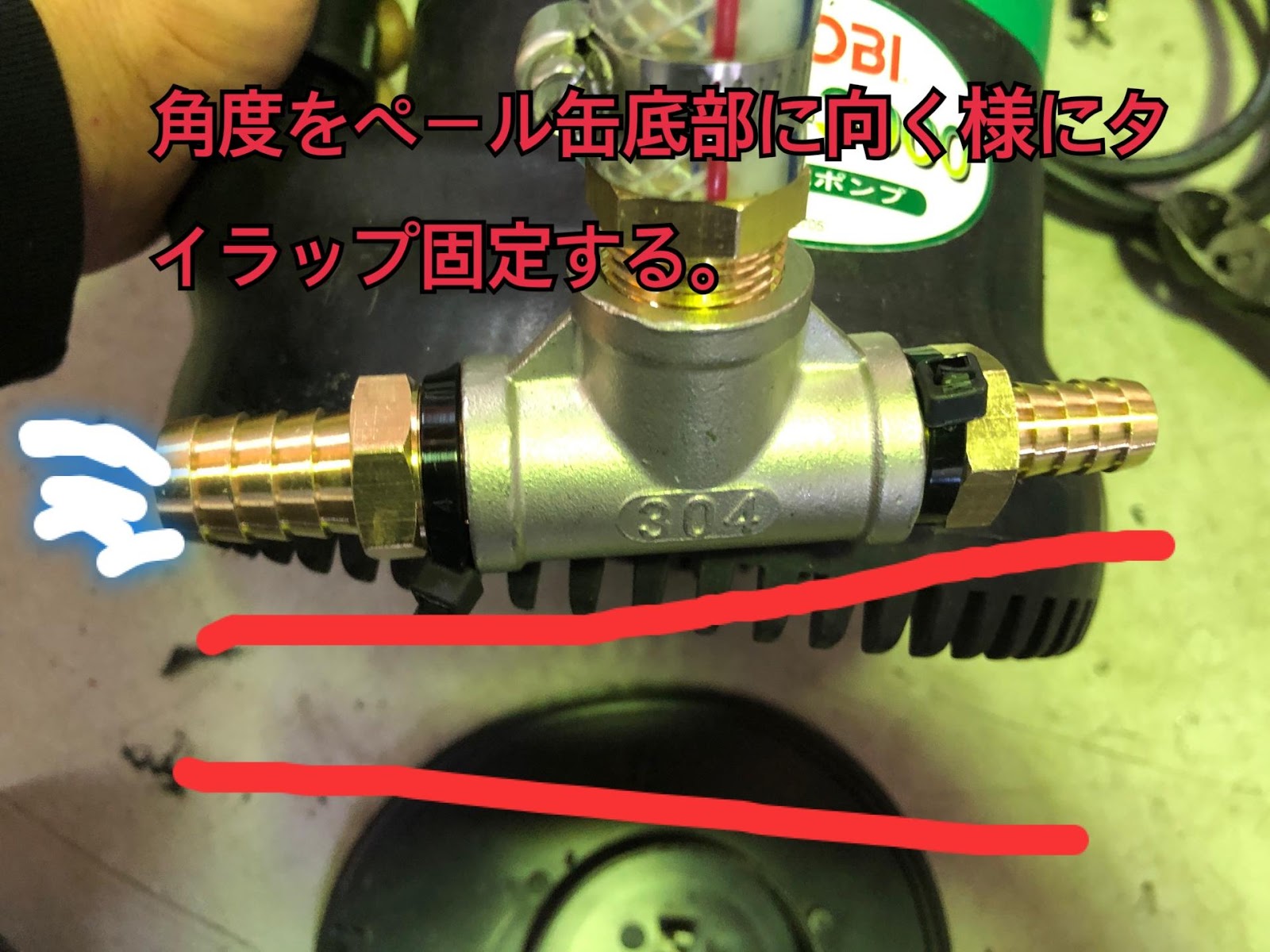

注意！この部分の角度が悪いとメディアと水の攪拌が悪くなり効率が落ちます。

ﾎﾟﾝﾌﾟ自体はペール缶に入れたままでも問題ないです。
吸い上げが悪くなった時は内部の詰まり点検をしてください。

アイドル状態でガンからメディアが良く混ざった状態で勢いよく出ているかも確認してください。

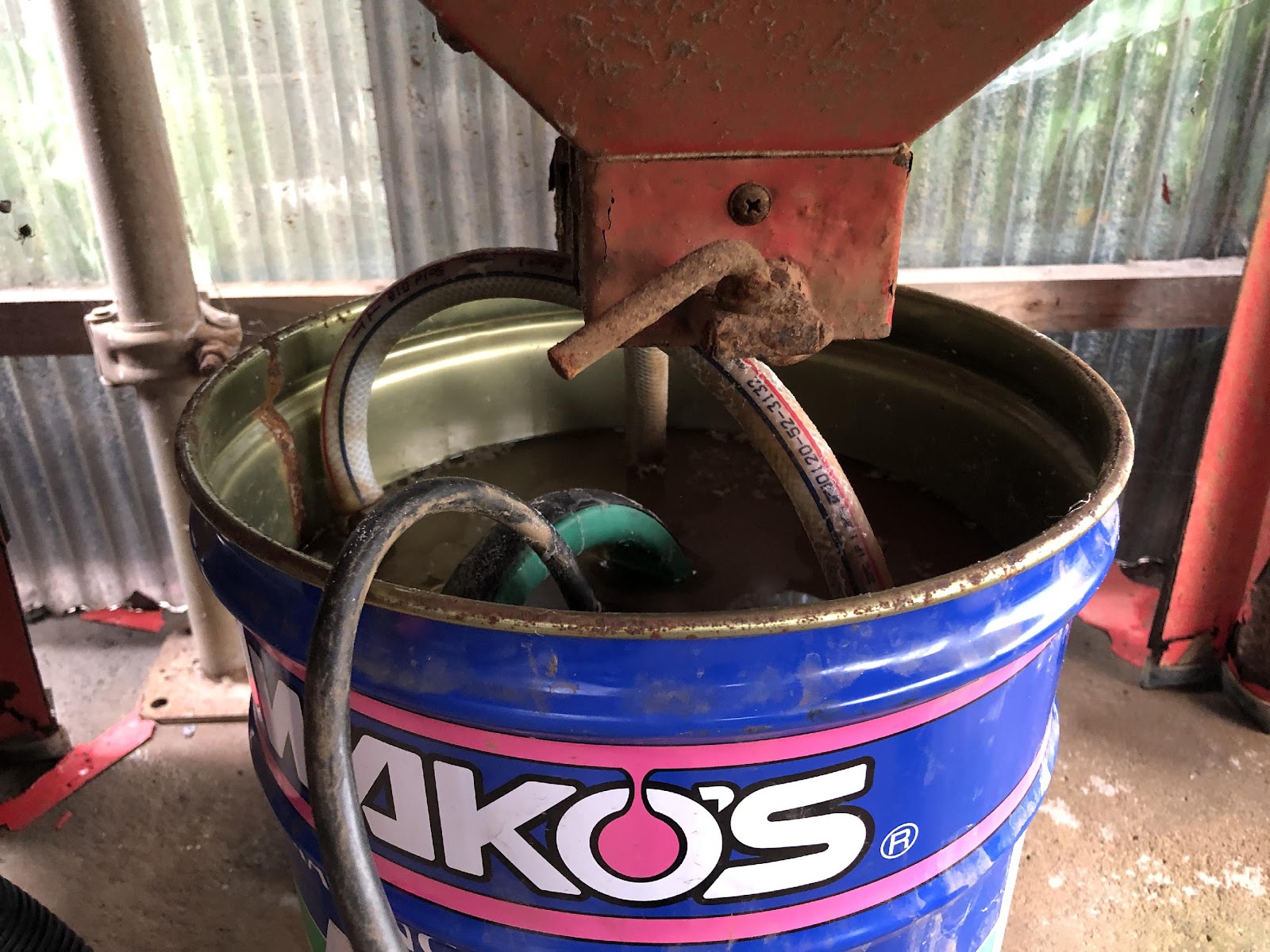

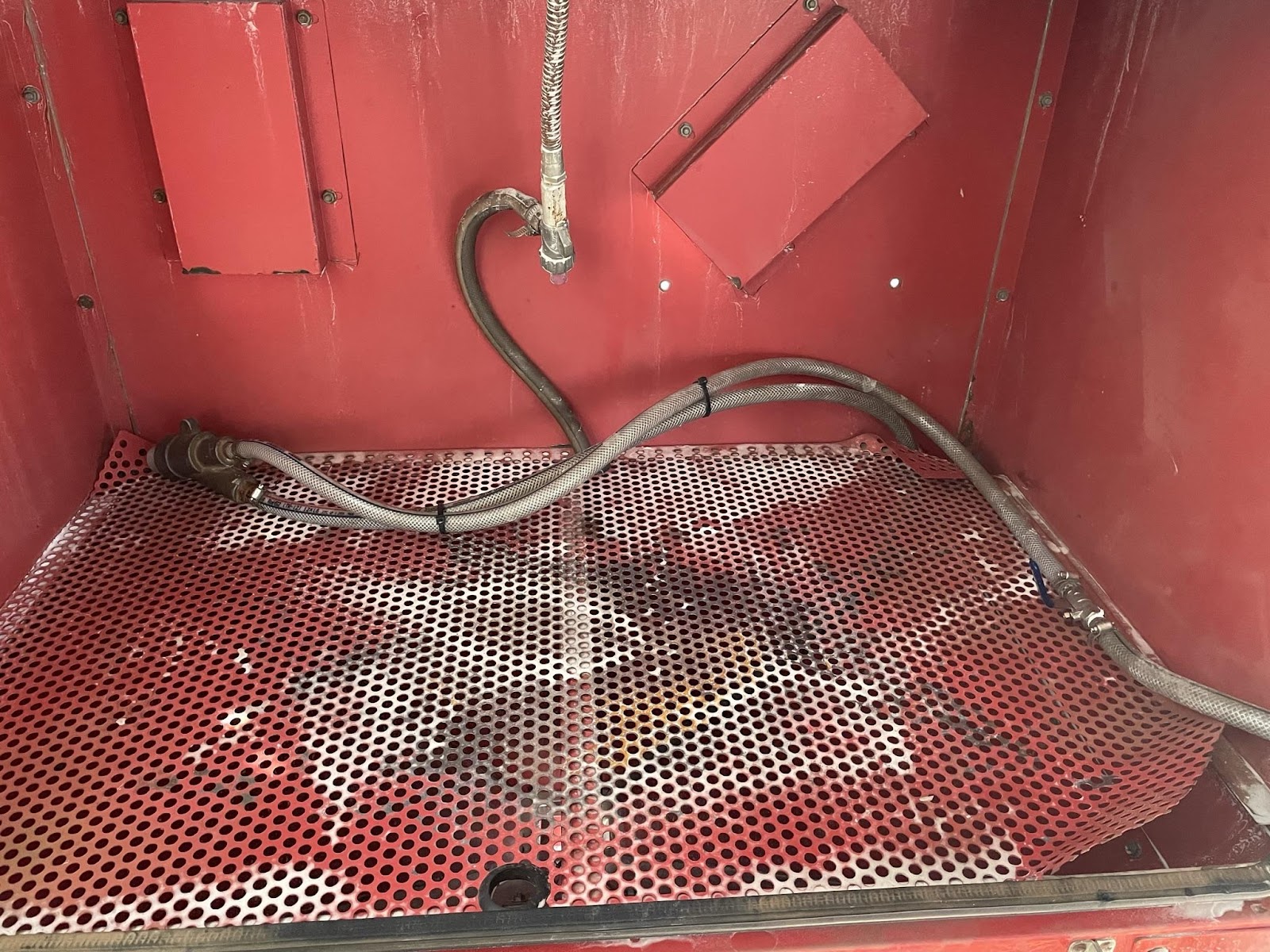

キャビネット下にペール缶をセットし循環するようにする。

↓ ↓

●使用コンプレッサーは5馬力以上推奨です。3馬力でも問題なく使用している方もいますが圧力は少し低下してきます。
●使用推奨メディアはガラスビーズ80番～200番位です。
●180番位が攪拌も良く仕上がりの艶も出ます。

●切削力等落ちてきましたらメディア交換してください。
●ペール缶はモノタロウにてエンビ製18Lが錆びなくてお勧めです。

●水とメディアの割合はメディア２～４ｋに水８Ｌ位で濃度を調整してください。

補修用ノズル

５ｍｍ８ｍｍ１２ｍｍ各種サイズ有り

その他ホース補修部品、メディアは、モノタロウにて購入可能です。

その他不明点、問題点等ありましたら連絡お願いします！

ＦＡＣＴＯＲＹ２３

410-0871 静岡県沼津市西間門２１－２

若林０９０－９９０９－２２４４
