利用するデータ

概要

作成の必要性

審査への利用

BIF

HCD

BIF

HCD

BRA data

特定のROIに関わるBIFや、そのROIについてのHCDを記述したデータ。作成方法は、作成方法は BRA data preparation manual-jp を参照。

BIF関連シート

FRGシート

BIF関連シート

FRGシート

BRA Data Review Tool

指定したBRAデータに対する形式的な自動審査とその結果の表示、および、ヒトのReviewerが行う手動審査結果の集約と表示を行う。 (c.f.: 利用方法の詳細は、Commentary of BRA Data Review Tool を参照。

不要

不要

利用

利用

BRA image

ROIに含まれるBIFをグラフ表現した画像(BIF Image)と、そのBIFに整合的に記述されたHCDをグラフ表現した画像(HCD Image)および機能階層図(FRG)を表現した画像(FRG Image)からなる。作成方法は設計ガイド を参照。

BIF部分のみ

必要

BIF Image

HCD Image

Sheet Name

Review End Line

審査対象と

なる条件

審査対象となるレコード（行）

審査方法の説明へのリンク

References

正の整数値

なし

なし

なし

Circuits

正の整数値

値が2以上

2行目から Review End Lineで指定している行数まで

2. BIFの審査手順：信憑性（authenticity）評価

Connections

正の整数値

値が2以上

FRG

正の整数値

値が2以上

3.FRGデータの審査手順

Error Code-1

Error Code-2

Other Error Codes

Review comments

Reviewer

Reviewed date

Error Code-1

Error Code-2

Other Error Codes

Review comments

Reviewer

Reviewed date

Circuit ID

Source of ID

Physiological Data

Manual error

エラーの説明

Description of Error

143:Physiological Data

Physiological Dataの記述がIndex to data (URLs, drawings in papers, etc.)ではない。

The description of Physiological Data is not Index to data (URLs, drawings in papers, etc.).

170:Circuit ID

Circuitsシート上に追加登録したcircuit（Circuit ID）が、BIFイメージ上に描画されていない。

The circuit (Circuit ID) added to the Circuits sheet is not drawn on the BIF image.

171:Circuit ID

BIFイメージに描かれているcircuit（Circuit ID）が、Circuitsシートの何れの列にも記述されていない。

The circuit (Circuit ID) depicted in the BIF image is not described in any column of the Circuits sheet.

104:Circuit ID

既存のCircuitを異なる名前で表している疑いがある（意味的な重複）

There is a suspicion that an existing Circuit is represented by a different name (semantic duplication)

Error Code-1

Error Code-2

Other Error Codes

Review comments

[104:Circuit ID] There is a suspicion that an existing Circuit is represented by a different name (semantic duplication)

[143:Physiological Data] The description of Physiological Data is not Index to data (URLs, drawings in papers, etc.).

171;

【登録されたレコードについてコメントがあれば記載してください】

Sender Circuit ID (sCID)

Receiver Circuit ID (rCID)

Reference ID

Pointers on literature

Pointers on figure

Manual error

エラーの説明

Description of Error

273:Pointers on literature

このPointers on literatureセル内に記述されている文を、Reference IDで指定された文献上で見つけられない。

The sentence described in this Pointers on literature cell cannot be found in the literature specified by the Reference ID.

274:Pointers on literature

このレコードにおける'Notation of sCID in Literature'列から'Notation of rCID in Literature'列で示されるコネクションが、Reference IDで指定された文献中におけるPointers on literatureで指定される文によっては担保できない。

The connection indicated by the 'Notation of sCID in Literature' column to the 'Notation of rCID in Literature' column in this record cannot be guaranteed by the sentence specified by Pointers on literature in the literature specified by the Reference ID.

279:Pointers on figure

このレコードにおける'Notation of sCID in Literature'列から'Notation of rCID in Literature'列で示されるコネクションが、Reference IDで指定された文献中におけるPointers on figureで指定される図面によっては担保できない。

The connection indicated by the 'Notation of sCID in Literature' column to the 'Notation of rCID in Literature' column in this record cannot be guaranteed by the figure specified by Pointers on figure in the document specified by Reference ID.

310:Sender Circuit ID (sCID) / Receiver Circuit ID (rCID)

Connectionsシート上に追加登録したconnectionが、BIFイメージ上に描画されていない。

The connection added to the Connections sheet is not drawn on the BIF image.

311:Sender Circuit ID (sCID) / Receiver Circuit ID (rCID)

BIFイメージに描かれているconnectionが、Connectionsシートの何れの列にも記述されていない。

The connection depicted in the BIF image is not described in any column of the Connections sheet.

Error Code-1

Error Code-2

Other Error Codes

Review comments

[273:Pointers on literature] The sentence written in this Pointers on literature cell cannot be found in the literature specified by Reference ID.

[279:Pointers on figure] Depending on the drawing specified by Pointers on figure in the document specified by Reference ID, the existence of the connection expressed by this record cannot be guaranteed.

310;311;

【登録されたレコードについてコメントがあれば記載してください】

解説： BIF関連シートにおける手動審査結果の記録カラム

BIF関連のReferencesシート, Circuitsシート, Connectionsシートについては、BRA Data Preparation Manual-jp の「シートと各シートにおけるカラムについて」で示した、 管理用のカラム群（共通）の中から以下の赤色背景のカラムについて記述を行う。

表7: 管理用のカラム群（共通）より抜粋

Manual error

エラーの説明

Description of Error

415:Node ID

FRGの図面中に記述されたNode IDと一致しない

The Node ID does not match the one written in the FRG drawing.

416:Subnodes

FRGの図面中に記述されたNode IDと一致しない

The Node ID does not match the one written in the FRG drawing.

417:Subnodes

FRGの図面中で依存関係にある Subnodes と比較したときに、記載された Subnodes に過不足がある

There are more or less subnodes listed when compared with the dependent subnodes in the FRG drawing.

Mechanism

Capability

Requirements Realization by Interface

Requirements

Output semantics

図6:  構成概念間の関係．丸角四角で囲まれた箇所の詳細については、脳型ソフトウェア設計ガイドの「BRAデータの構成」の章を参照のこと

Title

Target

Base

階層性

Description

ver 2.1

ver 2.1.1

Requirement realization by Interface

Requirement realization by interface

Requirement

Interface

同一

Interfaceにおける入出力のOutput semanticsに基づきRequirementを果たせることを説明する。(先行する実現事例等に基づく)

Capability realization by Implementation

Mechanism

Capability

Implementation

Component

ImplementationによってCapabilityを実現することを説明する。

Error Num

エラーの説明

Description of Error

評価対象カラム

2001

Input の Uniform Circuit が示されていない

Input Uniform Circuit not shown

Mechanism

2002

Output の Uniform Circuit が示されていない

Output uniform circuit is not shown

Mechanism

2101

説明が同カラムのCapabilityを実現する説明になっていない

The description is not an explanation that realizes the Capability in the same column.

Mechanism

Capability

2102

Mechanism に含まれる説明が、Inplementationに含まれる内容を網羅していない

The explanation included in Mechanism does not cover the content included in Implementation.

Mechanism

Implementation

2103

Mechanism に含まれる説明が、Inplementationに含まれる内容の処理に関する（計算的）順序関係を含んでいない

The explanation included in Mechanism does not include the (computational) order relationship regarding the processing of the content included in Implementation.

Mechanism

Implementation

2104

Output semanticsの内容が書かれている

Contents of output semantics are written

Mechanism

Output semantics

2205

上位の Mechanismが下位のMechanismと整合していない

Upper Mechanism is not consistent with lower Mechanism

Mechanism

Mechanism

Error Num

エラーの説明

Description of Error

評価対象カラム

2201

Output semanticsの内容が書かれている

Contents of output semantics are written

Capability

Output semantics

2204

Capability に Output semantics の情報を入れても Requirements になっていない

Even if you enter Output semantics information in Capability, it does not become Requirements.

requirements

capability

Output semantics

2206

Capability と requirements が整合していない

Capability and requirements do not match

Requirements

Capability

Error Num

エラーの説明

Description of Error

評価対象カラム

1001

先行する実現事例や理論が示されていない

No prior implementation examples or theories are presented.

Requirements realization by interface

1101

Interface に記載されている入力のCircuitとRequirements に記載されている入力のUniform Circuitが「完全に」一致していない

The input circuit described in Interface and the input uniform circuit described in Requirements do not "exactly" match.

Requirements

Interface

1102

Requirements に記載されている出力のUniform CircuitがInterface に記載されている出力のUniform Circuitに含まれていない

The output Uniform Circuit listed in Requirements is not included in the output Uniform Circuit listed in Interface.

Requirements

Interface

1103

Requirements realizatino by interfaceで書かれている入出力のそれぞれのOutput semanticsの記述が当該Uniform CircuitsのOutput semanticsの記述と一致しない

The description of the Output semantics of each input and output written in Requirements realizatino by interface does not match the description of the Output semantics of the relevant Uniform Circuits.

Requirements realization by interface

Output semantics

1104

Requirements realizatino by interfaceで書かれている入出力の内容がRequirementsの記述と一致しない

The input/output contents written in Requirements realizatino by interface do not match the description in Requirements.

Requirements realization by interface

Requirements

Error Num

エラーの説明

Description of Error

評価対象カラム

2202

Output semantics の内容が書かれていない

The content of Output semantics is not written.

Requirements

Output semantics

Error Num

エラーの説明

Description of Error

評価対象カラム

2203

同一のUniform Circuitからのoutput semanticsと比較して、意味がより一般化されている

The meaning is more generalized compared to the output semantics from the same Uniform Circuit

Output semantics

Output semantics (Uniform Circuit)

解説： FRGシートにおける手動審査結果の記録カラム

HCDに関してはFRGシートについてBRA Data Preparation Manual の「HCDの作成」で示したFRGシートに含まれるカラムの中から以下の赤色背景のカラムについて記述を行う。

BIFの信憑性(authenticity)

HCDのBIFへの整合性(consistency)

HCDの機能性(functionality)

審査基準

BIFに記述された構造／現象記述要素が、BRAデータベースに未登録であり(新規性)、現状の何れかの神経科学知見に直接・間接的に支持されている。

HDC内の全ての構造要素が、BIFのROI内の登録済み／予定の構造に対応づいている。

HCDを構成する、コンポーネントの依存関係構造に基づく振る舞いの連鎖によって（のみ）ROIが担う目的を達成する動作機序を構成できる

HCDデータ中の対象シート

References, Circuits, Connections

FRG

審査の分類

機能

BRA Data Review Toolの表示

BRA Dataの扱い

利用方法を説明する章

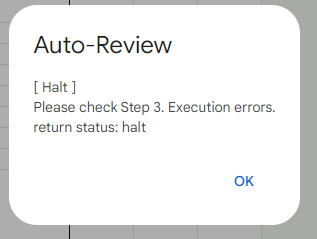

自動審査

(Auto-review)

審査

自動審査の実行

本Toolから参照する

Commentary of BRA Data Review Tool の「Process Automatic Review and Survey Results」章

表示

自動審査の結果を表示する

レコード毎の審査結果を”Auto Error Code”列に記録

Commentary of BRA Data Review Tool の「Commentary on Review Results」章

手動審査

(Manual-review)

表示

手動審査の結果を集約および表示

本Toolから参照する

審査

ー

ReviewerがいくつかのManual Review用のカラムに記述

BRA data review manual-jpの 「マニュアル審査結果の記録手順」を参照

Error ID (auto)★

エラーの説明

Description of Error

1:DOI

DOIが記述抜けており、同じレコードのAlternative URLにも記述がない。

The DOI is missing, and there is no Alternative URL for the same record.

2:DOI

DOIの記述形式が正しくない。

・"10.nnnnnn/example" ではない。

・100文字を超えている。

The DOI format is incorrect.

- It is not "10.nnnnnn/example".

- It is longer than 100 characters.

3:DOI

DOIがユニークでない（重複している）。

The DOI is not unique (it is a duplicate).

4:DOI

https://doi.org/ からDOIの登録を確認できない（BibTexを取得できない）。

I cannot confirm the DOI registration from https://doi.org/ (I cannot obtain BibTex).

6:BibTex

DOIが空欄にも関わらず、BibTexが記述されていない。

Although the DOI is blank, no BibTex is listed.

10:Litterature type

Litterature typeが記述されていない。

Litterature type is not specified.

11:Litterature type

Litterature typeに指定範囲外の値が記述されている。

The Litterature type is outside the specified range.

12:Alternative URL

Alternative URLの記述形式がURL形式ではない。

The description format of the Alternative URL is not a URL format.

15:Contributor

Contributorが記述されていない。

Contributor is not listed.

19:Project ID

Project IDが記述されていない。

The Project ID is not specified.

Error ID (auto)★

エラーの説明

Description of Error

101:Circuit ID

Circuit IDが記述されていない。

The Circuit ID is not specified.

103:Circuit ID

Circuit IDがユニークではない（重複する記号が他のレコードに存在する）。

The Circuit ID is not unique (a duplicate symbol exists in another record).

107:Source of ID

Source of IDが記述されていない。

The Source of ID is not specified.

108:Source of ID

Source of IDに指定範囲外の値が記述されている。

The Source of ID contains a value outside the specified range.

109:Source of ID

Source of IDに"makeshift"が指定されている場合には、追加の専門的な判断を要するためEditorに通知する。（このためにエラーを設定する）

If the Source of ID has a "makeshift" specified, we notify the Editor as this requires additional expert judgment (and set an error for this).

111:Names

Namesが記述されていない。

Names are not specified.

115:DHBA: graph_order

DHBA: graph_orderが記述されていない。

DHBA: graph_order is not specified.

116:DHBA: graph_order

DHBA: graph_orderの小数点以下の桁数を含む数値ではない。

DHBA: graph_order is not a number with decimal points.

117:DHBA: graph_order

DHBA:graph_order の切り捨て値は 2 から 3316 までの整数値ではない。

DHBA:graph_order cutoff value is not an integer value between 2 and 3316.

120:Sub-Circuits

Source of IDがcollectionであるにも関わらず、Sub-Circuitsが記述されていない。

Although the Source of ID is a collection, Sub-Circuits is not described.

121:Sub-Circuits

Sub-Circuitに列挙されたCircuit IDの何れかが、Cicuit IDとして定義されていない。

Any of the Circuit IDs listed in the Sub-Circuit is not defined as a Circuit ID.

124:Super Class

Super Classに列挙されたCircuit IDの何れかが、Cicuit IDとして定義されていない。

Any of the Circuit IDs listed in the Super Class is not defined as a Circuit ID.

127:Uniform

Uniformが記述されていない。

Uniform is not specified.

128:Uniform

Uniformに指定範囲外の値が記述されている。

The value specified in the uniform is outside the specified range.

131:Transmitter

Transmitterに指定範囲外の値が記述されている。

The value specified for the transmitter is outside the specified range.

134:Modulation Type

Modulation Typeに指定範囲外の値が記述されている。

The Modulation Type contains a value outside the specified range.

137:Size

Sizeにnumber+[Reference ID] 以外の値が記述されている。

A value other than number+[Reference ID] is specified in Size.

151:Contributor

Contributorが記述されていない。

Contributor is not listed.

155:Project ID

Project IDが記述されていない。

The Project ID is not specified.

Error ID (auto)★

エラーの説明

Description of Error

201:Sender Circuit ID (sCID)

Sender Circuit ID (sCID)が記述されていない。

The Sender Circuit ID (sCID) is not specified.

202:Sender Circuit ID (sCID)

Sender Circuit ID (sCID)に定義済みのCircuit ID以外の値が記述されている。

The Sender Circuit ID (sCID) contains a value other than a defined Circuit ID.

207:sCID relation

sCID relationが記述されていない。

The sCID relation is not specified.

208:sCID relation

sCID relationに指定範囲外の値が記述されている。

The sCID relation contains a value outside the specified range.

213:Notation of sCID in Literature

sCID relationがイコール(=)で無いにも関わらずNotation of sCID in Literatureが記述されていない。

Although the sCID relation is not equal (=), the Notation of sCID in Literature is not described.

214:Notation of sCID in Literature

Notation of sCID in Literatureに定義済みのCircuit ID以外の値が記述されている。

The Notation of sCID in Literature contains a value other than the defined Circuit ID.

219:Receiver Circuit ID (rCID)

Receiver Circuit ID (rCID)が記述されていない。

The Receiver Circuit ID (rCID) is not specified.

224:Receiver Circuit ID (rCID)

Receiver Circuit ID (rCID)に定義済みのCircuit ID以外の値が記述されている。

The Receiver Circuit ID (rCID) contains a value other than the defined Circuit ID.

229:rCID relation

rCID relationが記述されていない。

The rCID relation is not specified.

230:rCID relation

rCID relationに指定範囲外の値が記述されている。

The rCID relation contains a value outside the specified range.

235:Notation of rCID in Literature

rCID relationがイコール(=)で無いにも関わらずNotation of rCID in Literatureが記述されていない。

Although the rCID relation is not equal (=), the Notation of rCID in Literature is not described.

236:Notation of rCID in Literature

Notation of rCID in Literatureに定義済みのCircuit ID以外の値が記述されている。

The Notation of rCID in Literature contains a value other than the defined Circuit ID.

241:Size

Sizeにnumber+[Reference ID] 以外の値が記述されている。

A value other than number+[Reference ID] is specified in Size.

252:Reference ID

Reference IDが記述されていない。

The Reference ID is not specified.

253:Reference ID

Reference IDに指定範囲外の値が記述されている。

The Reference ID contains a value outside the specified range.

254:Reference ID

Reference IDに"makeshift"が指定されている場合には、追加の専門手的な判断を要するためEditorに通知する。（このためにエラーを設定する）

If a Reference ID has a "makeshift" specified, notify the Editor (and set an error for this) as additional expert judgment is required.

259:Taxon

Taxonが記述されていない。

Taxon is not specified.

260:Taxon

Taxonに指定範囲外の値が記述されている。

A value outside the specified range is specified in Taxon.

265:Measurement method

Measurement methodが記述されていない。

The measurement method is not described.

266:Measurement method

Measurement methodに指定範囲外の値が記述されている。

The measurement method contains a value outside the specified range.

271:Pointers on literature

Pointers on figureが空欄にも関わらず、Pointers on literatureが記述されていない。

Although the section on Pointers on figure is left blank, there is no section on Pointers on literature.

272:Pointers on literature

Pointers on literatureの記述が 10 words以上ではない。

The Pointers on literature entry is not longer than 10 words.

277:Pointers on figure

Pointers on literatureが空欄にも関わらず、Pointers on figureが記述されていない。

Although the section on Pointers on literature is blank, there is no section on Pointers on figure.

278:Pointers on figure

Pinter on figureの記述が、一つのFigureを指定するtext形式ではない。

The description of Painter on figure is not in text format that specifies a single figure.

283:In-depth literature

In-depth literatureのReference IDに指定範囲以外の値が記述されている。

The Reference ID of the in-depth literature contains a value outside the specified range.

288:Contributor

Contributorが記述されていない。

Contributor is not listed.

294:Project ID

Project IDが記述されていない。

The Project ID is not specified.

Error ID (auto)★

エラーの説明

Description of Error

401:Circuit ID

Circuit IDが記述されていない。

The Circuit ID is not specified.

402:Circuit ID

異なるレコードに同じCircuit IDが記述されている．

The same Circuit ID is described in different records.

405:Component Label

Component Labelが記述されていない。

The Component Label is not specified.

408:Output Circuits

「Uniform=TRUE」であるレコードであるのにOutput Circuitsが書かれていない

The record is "Uniform=TRUE" but Output Circuits is not listed

409:Output Circuits

「Region Category=Input」であるレコードであるのにOutput Circuitsが書かれていない

The record has "Region Category=Input" but no Output Circuits are listed

411:Output Circuits

「Uniform＝FALSE」にも関わらずOutput Circuit名が書かれている

The Output Circuit name is written even though "Uniform = FALSE"

413:Output Circuits

Output Circuitsに列挙されたCircuit IDの何れかが、Cicuit IDとして定義されていない。

Any of the Circuit IDs listed in Output Circuits is not defined as a Circuit ID.

418:Output Circuit Validation

Output Circuitsに記述されたCircuit IDがProjectionカラムに記述されていない。(Output Circuit Validationで"x"が表示される。)

The Circuit ID entered in Output Circuits is not entered in the Projection column. ("x" is displayed in Output Circuit Validation.)

428:Region Category

Region Categoryが記述されていない。

Region Category is not specified.

429:Region Category

Region Categoryに指定範囲外の値が記述されている。

A value outside the specified range is specified in the Region Category.

431:Process

「Region Category」カラムが「ROI」「inROI」の個所であるが、Processが記述されていない。

The "Region Category" column is "ROI" and "inROI", but the Process is not described.

432:Process

「Region Category」カラムが「ROI」「inROI」の個所で「(Undefined interface process)」が使用されている

"Region Category" column is "ROI" or "inROI" and "(Undefined interface process)" is used

433:Process

以下の記述様式何れかになっていない。：

・(Undefined interface process)

・O(Y) および I(X) を含む。

It does not follow any of the following conventions:

(Undefined interface process)

Contains O(Y) and I(X).

434:Process

I(X)に記載されているXに，Input CircuitにAF（Input Circuit）カラムで記述されているもの以外が存在する

X in I(X) has an input circuit other than that described in the AF (Input Circuit) column.

435:Process

O(Y)に記載されているYが，AB（Circuit ID）カラムと異なる

The Y in O(Y) is different from the AB (Circuit ID) column.

439:Output semantics

「Region Category」カラムが「ROI」「inROI」「Input」「Input/Output」の個所であるが、Output Semanticsが記述されていない。

The "Region Category" column is "ROI", "inROI", "Input", or "Input/Output", but Output Semantics is not described.
