Általános elvárások a közvetítéssel kapcsolatban

A közvetítésre szánt eszköz vízszintes képet mutasson, a közvetített képen az égbolt legalább kétharmada látszódjon olyan minőségben, hogy abból az alacsony- és a középmagas szintű felhőzet fajtája nagy valószínűséggel megállapítható legyen, a szabad kilátást ne akadályozzák természetes és mesterséges tereptárgyak (fák, bokrok, épületek, légvezetékek).

Ha a kameraképen elhelyezési okokból nem látszik az égbolt, a közvetített kamerakép időjárás megfigyelésére ettől függetlenül még alkalmas lehet:

• Nagyváros forgalmas kereszteződése távolról, ha azon nem látszanak közvetlenül más lakások ablakai
• Síterepek vagy nyilvános rendezvények, ahol az üzemeltető tájékoztatta a résztvevőket (kamerával megfigyelt terület tábla)

Minden esetben a kamera üzemeltető felelőssége, hogy a kamera ne zavarja a szomszédok privát szféráját, vagy panasz esetén haladéktalanul módosítsa a kamera irányát, dőlésszögét. Panasz esetén a moderátorok is tilthatják a kamerát, míg az megfelelően átállításra nem kerül.

Hogyan tudok kamerával közvetíteni az Időképen?

• Ha még nem rendelkezel felhasználónévvel, készíts egy időképes (kezdő) regisztrációt. A regisztrációs felületen percek alatt létrehozható egy. (a választott felhasználónév legyen ékezetmentes!) További kamera regisztrácijához az elsődleges felhasználóneved után tegyél egy sorszámot pl. kobuki2, kobuki3. Fontos, hogy ezeket a regisztrációkat csak közvetítésre használd, különben a moderátorok törölhetnek többes regisztráció miatt.
• Bejelentkezés után a Beállítások oldalon add meg a Kamera neve mezőbe a kamerád nevét (pl. "Bakony, Kab-hegy"), a legördülő menüből válaszd ki az irányát, majd írd be a vagy állítsd be a térképen a pontos földrajzi koordinátáit. Koordináták híján a kamerád nem fog megjelenni az összesítő térképen.
• Ezután már csak be kell állítani kamerádon az automatikus feltöltést. Webkamera esetében a legegyszerűbb, ha valamilyen webkamera szoftverrel (sokféle van, ingyenesek is) bizonyos időközönként, pl. 30 másodpercenként feltöltesz egy-egy képkockát az ftp.viharvadasz.hu kiszolgálóra, FTP kapcsolat segítségével. Ehhez természetesen a webkamera szoftverben be kell állítanod az időképes felhasználónevedet és jelszavadat. A feltöltési könyvtár és a feltöltött fájl neve bármi lehet, lényeg, hogy .jpg kiterjesztésű legyen a feltöltött kép.
• A korábbi 60 másodperces képfeltöltés mellett már lehetőség van akár 15 másodpercenkénti feltöltésre is, így a gyorsított felvételek sokkal folyamatosabbnak fognak hatni.
• A feltöltött képkockának legalább 800x440 pixel felbontásúnak kell lennie!
• Ha az IP kamera nem támogatja a DNS cím beírását (ftp.viharvadasz.hu) akkor a 87.229.65.170 IP címet is be lehet írni. A hátránya ennek a megoldásnak, hogy ha változik a feldolgozó szerver IP címe, a közvetítés le fog állni (jobb esetben 3-5 évente egyszer, ha változik)
• IP kameráknál lehetőleg vegyük le a kameraképről az egyéb dátum és azonosító feliratokat, hiszen a képfeldolgozáskor ezek szintén rákerülnek.
• A kameraképet lehetőleg úgy állítsuk be, hogy a horizont a kép felénél vagy alsó-háromnegyedénél legyen. Ezzel a kamera tud megfelelő záridőt és fényerőt szabályozni magának különböző fényviszonyoknál és felhőfedettségeknél.
• Ha rendelkezünk időjárás-állomással, ami ugyanazzal a felhasználónévvel tölt föl az időképre, akkor az adatok automatikusan meg fognak jelenni a kamera bal felső sarkában. Ehhez nem kell semmi egyéb beállítás. Több kamera esetén adjunk egy sorszámot a felhasználónév után, (pl. kismika további azonosítói lehetnének: kismiska2, kismiska3, stb.)így a szerver tudni fogja hogy az elsődleges felhasználónévre adatokat feltöltő időjárás-állomás adatait kell másolnia a többi kameraképre is. További felhasználónévhez ugyanazon e-mail cím és sms aktiváló telefonszám nem használható. Ha ez problémát okoz, kérjünk segítséget az idokep (kukac) idokep.hu címen.
• Android telefonokról a hivatalos [Időkép Android app]-al, vagy a régi telefonokra is telepíthető különálló [webkamera appal] lehet közvetíteni. Barkácsoló kedvűeknek jelenleg ezzel a megoldással lehet elérni a legolcsóbban a legjobb képminőséget. (szinte már mindenkinek lapul a fiókjában egy régi okostelefon)
• Részletesebb leírás az Android közvetítésről itt

Közvetítés FTP feltöltés nélkül

Amennyiben a kamera valamilyen okból nem tud FTP-n időzített időpontokban jpg képeket feltölteni, lehetőség beállítani, hogy a szerver kezdeményezze a jpg fileok letöltését a kameráról vagy adott http címről.

Ehhez a kamera beállításainál a "Kép letöltési cím" mezőbe kell beírni a publikusan elérhető http címet, ami tartalmazza a kamera felhasználói felületének eléréséhez használt felhasználónevet, jelszót, címet (ip vagy dns név), portot és a jpg elérési útvonalát a következő formátumban: http://felhasznalo:jelszo@kameracime:80/cgi-bin/viewer/video.jpg

A jpg állókép elérési útvonala kamera típusonként eltérő lehet, amit egyes kameráknál csak elég nehezen tudunk kinyerni. Leghatékonyabb módja ennek a google-ban rákeresni a kamera gyártójára a "jpeg url" kulcsszavakkal együtt. Pl ez az oldal is próbál adott gyártó jpg címére tippet adni.

A kamera webes felületének internetről elérhetővé tételéhez általában a hálózati routerben kell port továbbítást (port forwarding) beállítani. Ezt egyre kevesebb szolgáltató támogatja, még ha benne is van a router beállításai között, előfordulhat hogy a szolgáltató már a routerünk előtt szűri a bejövő forgalmat. Előfordulhat egyes IPv6-ot is támogató szolgáltatónál, hogy IPv6-ot megfelelően támogató routere a belső hálózat felé is egyedi IPv6-os címeket oszt, és ha azt a kameránk is már hiba nélkül tudja kezelni, és a szolgáltató sem szűri a bejövő forgalmat, akkor egyéb beállítás nélkül is működhet a kamera kívülről történő elérése.

Ha sikerült a port forwarding-ot beállítani, még mindig okozhat pár naponta problémát a dinamikus külső IP cím változása. Ekkor újra meg kell néznünk a publikus címünket, és azt beírni a “Kép letöltési cím” mezőbe. Ez a probléma megoldható tetszőleges dinamikus dns szolgáltató használatával. Általában több ilyen dyndns szolgáltatót is szoktak támogatni a routerek, kamerák. Változó hogy épp melyik ingyenes. Pl. a no-ip.org  2020-ban 3db ingyenes címet ad regisztrációnként. Ekkor a kamera elérésünk hasonlóan fog kinézni: http://szepkilatasom187.ddns.net/cgi-bin/viewer/video.jpg

Élő közvetítés indítása

Az élő közvetítés indításának feltételei:

• A kamera már be van állítva "hagyományos" periodikus képfeltöltéssel működő közvetítési módra, és az meg is megjelenik a kameralistában. (a fentiekben leírt módok egyikén)

• A periodikusan feltöltött képek legalább 1024 pixel szélességűek
• A kamera 554 (rtsp) portja az internet irányából elérhető: ez az esetek többségében azt jelenti, hogy a routeren be kell állítani a kamera belső IP címére mutató port forward-ot vagy DMZ kiszolgálónak kell megtenni azt. A beállításhoz kérjük a hálózat üzemeltetőjét, vagy tanulmányozzuk routerünk beállításait. Egyes internet szolgáltatóknál előfordulhat hogy nem publikus címet osztanak a routerünknek, ez esetben más módon kell megoldani az rtsp stream kívülről való elérhetőségét. Ha időképes IP modul (időjárás-állomás) is üzemel az adott hálózaton, akkor azon keresztül van lehetőség a stream feltöltésére anélkül hogy a hálózat egyéb aktív eszközeiben állítani kellene.

A kamera beállítások oldalán (a kamera felhasználónevével bejelentkezve a https://www.idokep.hu/beallitas oldalon) a következő mező kitöltése szükséges:

• Stream forrás cím: a kamera - internet felől is - elérhető rtsp stream címe. Ennek szükség esetén tartalmaznia kell a kamera felhasználói felületének eléréséhez használt felhasználónevet, jelszót, címet (ip vagy dns név), portot és az adott cím elérési útvonalát. Kamera gyártójától függ hogy az elérési útvonal hogyan néz ki, és az hogyan tartalmazza a kívánt cím kiválasztásához szükséges információt. Hikvision kameráknál az elsődleges stream pl.: rtsp://admin:12345@kameracime:554/Streaming/Channels/1 Ezen az oldalon jó eséllyel megtalálhatjuk a kameránk típusához használható url formátumot.

A megfelelő mező beállítása után az időkép szervere 1-2 percen belül megkísérel csatlakozni a beállított rtsp címre.

Ha mindent jól állítottunk be, akkor kamera aloldalán első helyen megjelenik a beágyazott lejátszó, és elindul az élő közvetítés.

Fontos, hogy a kamera h264 tipusú kódolást használjon. Sajnos egyes olcsó, kínai kameráknál előfordulhat hogy nem szabványos vagy hibás h264 kódolást használ, így emiatt nem tud elindulni az élő közvetítés.

Hibakereséshez a VLC médialejátszóval próbáljuk meg megnyitni a kamera publikus rtsp címét, lehetőleg ne ugyanabból a hálózatból amelyről a kamera is üzemel. Ha megjelenik az élő kép, akkor a port forward rendeben működik.

Ha az élő közvetítés gyakran megszakad vagy eltűnik, az az jelenti hogy a hálózat nem bírja a folyamatos közvetítést. Ekkor csökkentsük a kamera beállításaiban a videó bitrátáját vagy növeljük, javítsunk a kamera internet kapcsolatának felöltési sávszélességén vagy stabilitásán. Általában 1-2M bitráta elegendő az élő közvetítéshez. Ezt mma ár a legtöbb ADSL kapcsolat is tudja. Telekom ADSL előfizetőknek lehetőségük vagy ún. gyorsító opciót kérni 700-800Ft-os havi díjért, ami modemcsere után mobil hálózatot is felhasználva nagyban tudja növelni az internet kapcsolat sávszélességét. (főleg a telefonközponttól távol eső végpontok esetén)

Ha még nincs, honnan szerezzek kamerát? Milyen kamera javasolt közvetítéshez?

Jelenleg (2018 augusztus) a Hikvision DS-2CD2055FWD-I 5 MP 2.8 mm kompakt IP kamerája adja a legjobb képminőséget elérhető áron, (példakép: Bánkút Sícentrum, Sümeg)de ha máshol veszel ilyet, vagy már van, akkor a következőkre figyelj:

Webkamera esetén lehetőleg olyat vegyél, ami legalább 1024x768-as felbontású, és van rajta kültéri üzemmód is. Ez azért fontos, mert a legtöbb olcsó webkamera nem tudja kezelni a napsütést/égboltot, ill. csak nagy fehérséget közvetít, ha kiteszed a szabadba. IP kamera esetén pedig olyat vásárolj, ami tud FTP-n feltölteni adott időközönként. Természetesen itt is fontos, hogy kültéri legyen. FONTOS: nem elég csak a kamera adatlapján csak a felbontásra figyelni. A legtöbb esetben az olcsó kamerák szoftveresen nagyítják föl a képet elképesztő megapixelekre, amiből csak nagy homály lesz, semmivel sem fog több részlet látszani. Sokkal inkább az optika minőségén legyen a hangsúly. Lehet gyönyörű képet közvetíteni 640x480-as felbontásban is, de lehet nagy “homály maszlagot” 1600x1200-ban is amiben azt nem lehet eldönteni hogy derült vagy borult-e az ég.

Android telefonokról a hivatalos [időkép app]-al, vagy a régi telefonokra is telepíthető különálló [webkamera appal] is lehet közvetíteni. Barkácsoló kedvűeknek jelenleg ezzel a megoldással lehet elérni a legolcsóbban a legjobb képminőséget. (szinte már mindenkinek lapul a fiókjában egy régi okostelefon)

Mi van, ha már van egy saját weboldalam, ahová most is töltődnek fel a képek?

Amennyiben lehetséges, fordítsd meg a sorrendet, és ide (vagy ide is) töltsd fel a képet (az FTP.viharvadasz-hu-ra). Ha ez valamiért nem lehetséges, akkor a kép átvételének technikai feltétele, hogy elérhető legyen a saját oldaladról egy direktben lekérdezhető .jpg formátumú fájl, egy fix hivatkozásról. Ilyen esetben írj levelet a vihar@viharvadasz.hu-ra, és megpróbálunk találni erre megoldást.

Mi van, ha mindent jó állítottam be, és mégsem jelenik meg a kép?

Először is ellenőrizd, hogy a képfeltöltő sw-ed (vagy IP kamerád) nem ad-e valamilyen hibaüzenetet. Például, hogy nem éri el a szervert, vagy hogy hibás a felh. név/jelszó. Esetleg azt, hogy hibás a feltöltött képfájlnév, vagy a feltöltési könyvtár.

Ellenőrizd, hogy a feltöltött kép legalább 800x440 pixel felbontású-e

Ha a szerver elérésével van gond (FTP feltöltésnél), és jól állítottad be (ftp.viharvadasz.hu), akkor valószínűleg a tűzfaladdal lesz gond (vagy a Windows belső tűzfala, a router-edé, vagy az Internet-szolgáltatódé). Ezek beállításában mi nem tudunk segíteni, hiszen a Te rendszeredtől függenek, Neked kell segítened a rendszergazdád, vagy a szolgáltatód bevonásával.

Ha a felh. név vagy jelszó rossz, akkor próbáld meg teljesen kitörölni, és újra beírni (kisbetű/nagybetű különbségek is számítanak). Szóközök sem maradhatnak benne! (a végén sem).

Ha a feltöltési könyvtár rossz, akkor azt is töröld ki, és írd be újra (public_html).

A szerver akkor is rossz felhasználónév vagy jelszó (wrong username/password) hibaüzenetet küld, ha nincs közvetítési jogod, vagy a legutóbbi sikeres feltöltés kevesebb mint 60 másodperce volt.

Hogyan jeleníthetem meg az automatám adatait a kameraképen?

Az adatok kameraképen való megjelenítése teljesen automatikus. Egyetlen feltétele, hogy ugyanarra az Időképes felhasználónévre töltse föl az automatád a mért adatait, mint amelyiken a kamerát üzemelteted. Természetesen nem fognak megjelenni az adatok, ha a moderátorok az automatára egytényezős tiltást tesznek pl. rossz hőmérő elhelyezés miatt.

Ha ezek után sem működik, akkor ellenőrizd a következőt

Használj valamilyen elterjedt, FTP-s fájlkezelőt (pl. a népszerű Windows Commander vagy Total Commander). Itt az FTP kapcslódásánál írd be a kapcsolat nevét (pl. Viharvadász-FTP, de ez majdnem mindegy), a kiszolgáló nevét (ftp.viharvadasz.hu), illetve a felh. nevedet és jelszavadat. Próbálj kapcsolódni (engedélyezd a tűzfalon, ha kell), és nézd meg, hogy be tudsz-e hibaüzenet nélkül jelentkezni. Bejelentkezés után nem kell látnod semmi filet vagy könyvtárat. Ha bemásolsz ide a jpg kiterjesztésű filet, az egyből feldolgozásra kerül, így gyakorlatilag meg sem jelenik a könyvtárban.

Ha ezek közül mindent kipróbáltál, mindent legalább 2x ellenőriztél, és mégsem sikerül csatlakozni, akkor (de csak akkor) írj nekünk a vihar@viharvadasz.hu-ra, teljese részletességgel leírva, hogy

• Milyen felh. nevet/jelszót használsz
• Milyen kamerát
• Milyen feltöltő sw-t
• Milyen időközönként próbálsz meg feltölteni?
• Sikerült-e bejelentkezned az FTP-re
• Kértél-e közvetítési jogot a képtár ide vonatkozó mappájában?

...és megpróbálunk segíteni.

Köszönjük!

2005-2020 Időkép-ViharVadász Project

Kamera saját honlapba ágyazási lehetőségei

Változás - A megnövekedett visszaélések miatt 2022. november 16-től kezdődően kizárólag a saját üzemeltetésű webkamera beágyazására van lehetőség.

A beágyazási kód megtekintéséhez jelentkezzünk be az Időkép portálon, majd a felső menüsorban a felhasználónévre kattintva nyissuk meg Beállítások menüpontot. Itt az oldal alján találjuk az egyedi linket a kameraképünkhöz:

A felhasznalonev név helyére a beágyazni kívánt kameránk felhasználónevét írjuk:

• Legutóbbi teljes felbontású kamerakép: https://cam.idokep.hu/kamera.php?user=felhasznalonev&token=(a beallitasok oldalon talalhato kod)

• html beágyazás pl.: <img width=”1024” src=”https://cam.idokep.hu/kamera.php?user=felhasznalonev&token=(a beallitasok oldalon talalhato kod)”>

• Legutóbbi bélyegkép (160x120px): https://cam.idokep.hu/felhasznalonev/thumbnail.jpg

• html beágyazás.: <img width=”160” height=”120” src=”//cam.idokep.hu/felhasznalonev/thumbnail.jpg”>

• Legutóbbi bélyegkép 320x240 felbontásban: https://cam.idokep.hu/felhasznalonev/t320.jpg

• html beágyazás.: <img width=”320” height=”240” src=”//cam.idokep.hu/felhasznalonev/thumbnail.jpg”>

• Az elmúlt fél óra bélyegkép videója: https://cam.idokep.hu/felhasznalonev/animation.webm és https://cam.idokep.hu/felhasznalonev/animation.mp4

• html beágyazás:

<video poster="//cam.idokep.hu/felhasznalonev/thumbnail.jpg" autoplay muted loop width="190" height="142">

   <source src="//cam.idokep.hu/felhasznalonev/animation.webm">

   <source src="//cam.idokep.hu/felhasznalonev/animation.mp4">

   <img src="//cam.idokep.hu/felhasznalonev/thumbnail.jpg" width="190" height="142">

 </video>

Amennyiben a kamera élő közvetítéssel (live stream) is rendelkezik:

• Élő közvetítés beágyazó kódja FullHD felbontásban:

<iframe width="1920" height="1080" src="//stream.idokep.hu/getlatestwebcamlive.php?nev=felhasznalonev&token=(a beallitasok oldalon talalhato kod)"></iframe>

• Élő közvetítés beágyazó kódja 720p felbontásban:

<iframe width="1280" height="720" src="//stream.idokep.hu/getlatestwebcamlive.php?nev=felhasznalonev&token=(a beallitasok oldalon talalhato kod)"></iframe>

A periodikus képfeltöltésekből naponta gyorsíott videók készülnek, melyek elérhetőek:

https://camvid.idokep.hu/felhasznalonev
A videók általában reggel 9 órára készülnek el (szerver terheltségtől függően) a kamera eredeti felbontásában, ftp-n feltöltött képkockáiból.

Kamera napi látogatószámai

Napi bontásban, adott kamera látogató száma elérhető napi bontásban:

https://cam.idokep.hu/felhasznalonev/stats.csv

Netatmo állomás csatlakoztatása

0. Elsőként üzemeljük be az állomást a Netatmo leírása alapján.

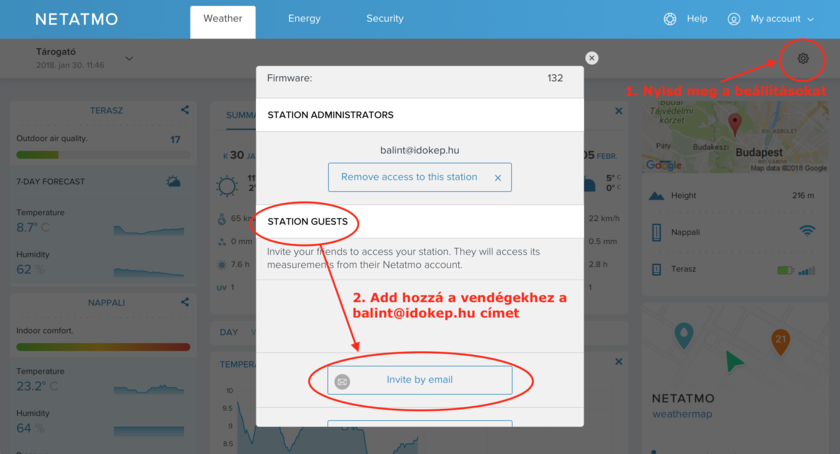

1. Lépjünk be a Netatmo online felületére

2. A jobb felső sarokban kattintsunk a fogaskerék ikonra.

3. Görgessünk le a "Station Guest" részig.

4. Itt az "Invite by E-mail" gombra kattintva adjuk hozzá a balint kukac idokep.hu címet.

5. Ezt követően küldjük el felhasználónevünket a fenti e-mail címre.

Közvetítés Android telefonnal

Indítsuk az Időkép applikációt Androidos készülékünkön

Régi, vagy kevés tárhellyel rendelkező telefonokra elérhető a csak közvetíti funkciót tartalmazó app

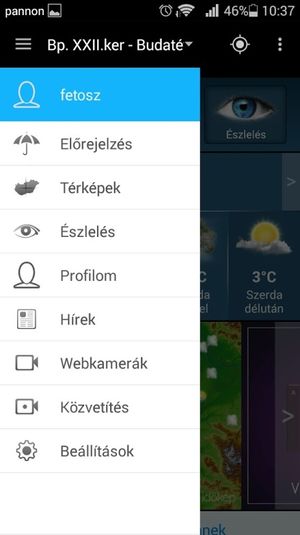

A bal felső menüt megnyomva, válasszuk ki a „Közvetítés” menüpontot[

menü

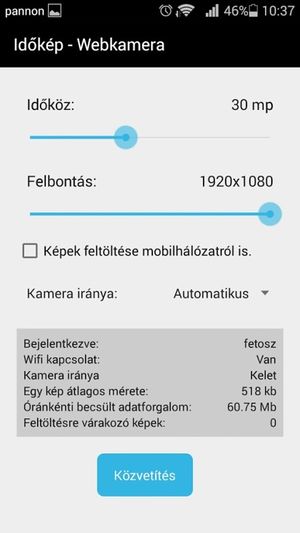

Az élő közvetítésnél több paramétert is beállíthatunk

Az első az „Időköz” amelyben megadható, hogy telefonunk milyen időközönként, hány másodpercenként vagy percenként közvetítsen élőképet. Ezt 5 másodperc illetve 5 perc közötti intervallumban tehetjük meg. A következő beállítási lehetőség a kép felbontása.

Itt a legkisebb beállítható érték a 640*480-as méret, a legmagasabb értéknek a telefonunk szab határt. Jelen esetben az én telefonomnak a maximális képmérete amivel közvetíteni tud a 1920x1080-as felbontás. Lehetőségünk van, nem csak wifiről, hanem mobilhálózatról is élő közvetítést indítani. Ezt a jelölőnégyzet kipipálásával aktiválhatjuk. (Előtte érdemes tájékozódnunk a mobil adatforgalmunk elérhetőségéről,korlátairól.)

beállítások

A kamera beállítás iránya automatikusan működik ha van iránytű szenzor a telefonunkban. Ha ilyennel nem rendelkezünk, illetve magunk szeretnénk beállítani, akkor a legördülő menüből kiválaszthatjuk az élő közvetítés irányát. A szürke mezőben a feltöltéssel kapcsolatos adatok jelennek meg.

Kijelzi, hogy be vagyunk-e jelentkezve a rendszerbe, elérhető-e wifi kapcsolat és a kamera iránya is feltüntetésre kerül.

Képméretek,adatforgalom : Egy kép átlagos méretére és az óránkénti becsült adatforgalom információira, azért van szükségünk, hogy ne haladjuk meg mobil adatforgalom csomagunkat.

Jelen esetben ilyen felbontás mellett ha 10 órán át közvetítek a telefonommal, az nagyjából 600 Mbyte adatforgalmat von maga után. Így az én mobilinternet előfizetésem ami „2Gb” , 33 órányi közvetítést tesz lehetővé. A paraméterek állításával persze ez az időtartam növelhető.

A feltöltésre várakozó képek sor azt mutatja, hogyha éppen megszakad az internet kapcsolatunk, akkor a képek tárolódnak a mobiltelefonunkon, és a legközelebbi újabb internetkapcsolatnál ezek a képek feltöltésre kerülnek. Ha mindent beállítottunk akkor nincs más dolgunk mint megnyomni a közvetítés gombot.

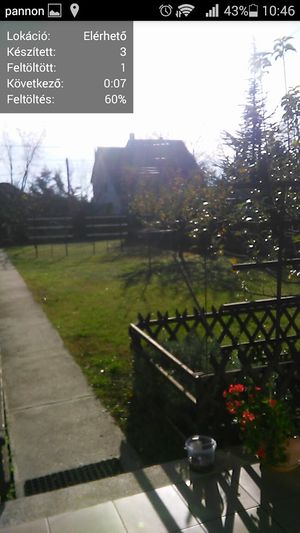

Ha a közvetítés elindult a bal felső sarokban láthatjuk az élő indikátort ami megmutatja, hogy mennyi kép készült eddig, ezekből mennyit töltött fel interneten keresztül, és mennyi idő van a következő kép készítéséig.

Az utolsó sor az internetre való képfeltöltést írja ki százalékban.

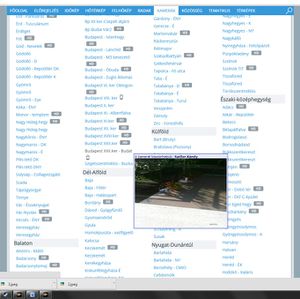

Miután elkezdtük a közvetítést az élő kamera oldalunkon (https://www.idokep.hu/webkamera) létrejön az élő csatornánk, abban a régióban ahonnan közvetítünk.

Elindult a közvetítés

Az oldalon is megjelenik

Kültéri fix, állandó közvetítés

Adott egy régi, Sony Ericcson X10 2.3-as (Gingerbread) Android rendszerrel

• Kültéri reflektor (Kb 1500Ft)
• DC-DC konverter (ebay ~250Ft)
• 9-12V-os dugasztáp

A telefon egyik remek tulajdonsága, hogy beragasztva a bekapcsoló gombot, minden áramszünet után magától elindul.

A DC-DC konverter kimenetét állítsuk be 4V-ra, majd kössük be az akkumulátor helyére.

Mivel ezen az Android verzión gyakorlatilag már működésképtelen a play áruház, és az Időkép applikáció egyébként sem kompatibils vele, ezért egy különálló kis alklalmazást tudunk telepíteni helyette, mely letölthető: innen

Távoli vezérléshez rootolni kell a telefont, így föl tudjuk telepíteni a vncserver-t, mely segítségével egy távoli számítógépről is tudjuk vezérelni a telefont, amíg a hálózati kapcsolat meg nem szakad.

Az applikáció ugyan folyamatosan ébren tartja a telefont - így közvetítés közben bármikor elérhetjük a telefont - viszont újraindítás után a telefon hamar alvó üzemmódba kapcsol. Ennek elkerülésére telepítsük az xyz alkalmazást, amivel megakadályozhatjuk az alvó módot.

IP modul hibaelhárítás

Nem jelennek meg a pro.idokep.hu oldalon az adataim!

• Ellenőrizzük, hogy megjelennek-e a WS23XX beltéri kijelzőjén kültéri a szenzor adatai!
• Ellenőrizzük, hogy az IP modul webes interfészén láthatóak-e a mért értékek!

• Hogyan tudom elérni az IP modul webes interfészét?

• Ellenőrizzük, tud-e csatlakozni az IP modul az internetre?
• Ellenőrizzük, hogy az IP modulba webes interfészén beírtuk-e az automata nevét és jelszavát
• Ellenőrizzük, hogy tűzfal nem blokkolja-e a kimenő forgalmat!

• 80-as TCP port a pro.idokep.hu szerver felé
• 1194-es UDP port a bika.idokep.hu szerver felé
• 123-as UDP port a bika.idokep.hu szerver felé
• 53-as UDP port a DHCP szerver által megadott DNS szerver felé

• Ellenőrizzük, hogy az IP modul webes interfészén látható MAC cím helyesen van-e beállítva a pro.idokep.hu oldal állomás beállításai oldalán. Az IP modul alján lévő MAC cím a LAN portok címét jelöli, a WAN port MAC címéhez 1-et hozzá kell adni.

Hogyan tudom elérni az IP modul webes interfészét?

• Csatlakoztassuk a számítógépünket a routerhez kapott UTP patch kábellel az IP modul egyik tetszőleges (sárga) LAN portjába
• Újítsuk meg a számítógépünk hálózati csatolóján az IP címet. Ekkor a 192.168.179.x hálózatból fog az eszköz kiosztani számunkra IP-t.
• Böngészőben a http://192.168.179.1 címet beírva már az Időkép IP moduljának felülete fog minket köszönteni

Tud-e csatlakozni az IP modul az internetre?

• Az IP modul WAN portját a dobozban talált UTP patch kábellel csatlakoztassuk az internetet megosztó routerünk egyik szabad LAN portjába

• wr743 és wr1043 IP modul esetén kék színű, WAN feliratú port
• Fon IP modul esetén fehér színű, internet feliratú port
• Milyen típusú IP modulom van?

• Az internetet megosztó routerünk adminisztrációs felületére kell belépnünk, és megkeresnünk az IP modul számára kiosztott IP címet
• Tanulmányozzuk a routerünk dokumentációját!
• Általában a böngészőbe a következő címek egyikét kell beírnunk, típustól és/vagy beállítástól függően:

• http://192.168.0.1
• http://192.168.1.1
• http://192.168.1.254

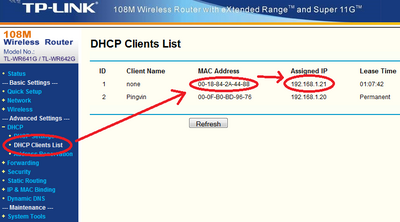

• Keressünk olyan menüpontot, hogy "DHCP clients", vagy "DHCP list", esetleg "Computers".
• Routerünk IP címét Windows alatt az ipconfig paranccsal is megkereshetjük. A Start Menü Futtatásnál írjuk be, hogy cmd, majd a megnyiló ablakban azt, hogy ipconfig. A rendszer nyelvétől függően az Alapértelmezett átjáró vagy a Default gateway sort keressük (jobbra).
• Az IP modul alján a "MAC ID:" után következő 12 karakteres ún. MAC címet keressük, esetleg kettősponttal tagolva. Pl.: 0018842a4488 vagy 00:18:84:2a:44:88 - ehhez keressük ki a hozzá tartozó IP címet (a képen 192.168.1.21). Az IP illesztők mindegyike 0018-as MAC címmel kezdődik.

• Ha a listában sok cím szerepel, az IP modul alján található "MAC Address" címkén található MAC címmel azonosíthatjuk be, melyik IP címet osztotta IP modulunknak a router.

• Ha megvan az IP modul IP címe, írjuk be annak címét a böngészőnkbe. Pl.: http://192.168.1.21
• Kattintsunk a Network, majd a Diagnostics fülre. (vagy ide)
• A Ping feliratú gomb megnyomása után a következő üzeneteket kell látnunk, ha az IP modul rendben eléri internetet, és készen áll az időjárás-állomásunk adatainak továbbítására:

PING google.com (74.125.39.147): 56 data bytes

64 bytes from 74.125.39.147: seq=1 ttl=56 time=26.147 ms

64 bytes from 74.125.39.147: seq=2 ttl=56 time=27.306 ms

64 bytes from 74.125.39.147: seq=3 ttl=56 time=25.730 ms

--- google.com ping statistics ---

4 packets transmitted, 3 packets received, 25% packet loss

round-trip min/avg/max = 25.730/26.394/27.306 ms

Nem olvassa ki a WS23XX állomás adatait az IP modul!

• Az IP modul bekapcsolása után várjunk 3-5 percet, míg az kiolvassa az állomásunk adatait.
• Ellenőrizzük, hogy a WS23XX beltéri egységén láthatóak-e a kültéri szenzor adatai, a szélsebesség változik-e 8 másodpercenként?

• -> Nem látható

• Ellenőrizzük, hogy a WS 23XX beltéri kijelző egység PC/COM portja össze-van a kötve az IP modul megfelelő portjával

• WR743 IP modul esetén

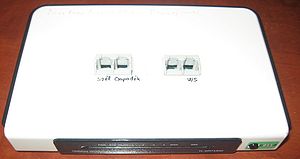

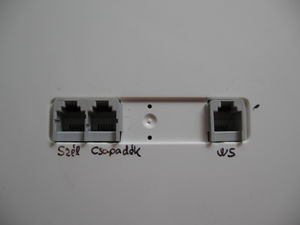

• Az IP modul WS feluratú portjába csatlakoztattuk-e a kábelt.

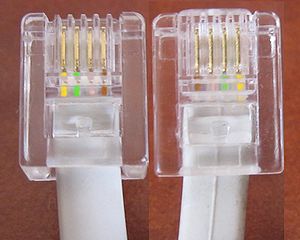

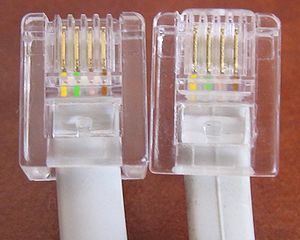

• Ellenőrizzük, hogy "egyenes" kábelt használunk-e az összekötéshez. -> kábel bekötése

• WR1043 IP modul esetén

• A WS23XX állomáshoz kapott soros kábel be van-e dugva az USB-soros átalakítóba, nem lazult-e ki a csatlakozó
• Az USB-soros átalakító be van-e dugva az IP modul USB portjába

• Fon IP modul esetén

• A WS23XX állomáshoz kapott soros kábel be van-e dugva az IP modul alján található soros portba, illetve nem lazult-e ki a csatlakozó.

• Milyen típusú IP modulom van?

• Ha a hiba okát továbbra sem találjuk, a WS23XX állomáshoz kapott soros kábel és/vagy USB-soros átalakító segítségével csatlakoztassuk az állomást közvetlenül a PC-hez.

• A WS23XX állomáshoz mellékelt CD-ről telepítsük a HeavyWeather kiolvasó programot a számítógépre

• A HeavyWeather kiolvasó programot letölthetjük a gyártó honlapjáról is

• Telepítés után indítsuk el, és ellenőrizzük, hogy ki tudja-e olvasni az időjárás-állomásunk adatait
• Ha a mért adatok megjelennek, valószínű az IP modullal van a probléma. Ezesetben vegyük fel a kapcsolatot az Időkép munkatársaival az impresszumban található elérhetőségek egyikén.

Nem jelenik meg a szélmérő adata a kijelzőn!

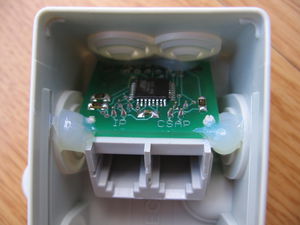

• Ha kábeles összeköttetést használunk a WS beltéri kijelzője és a Thermo-hygro szenzor között, a Thermo-Hygro szenzorból vegyük ki az elemeket!
• Rádiós kapcsolat esetén tegyünk új elemeket a Thermo-Hygro szenzorba.
• Áramtalanítsuk legalább 5 percre az állomást!

• Vegyük ki a beltériből az elemeket és/vagy húzzuk ki a hálózati adapterét
• A Thermo-hygro szenzorból is távolítsuk el az elemeket.
• A Thermo-hygro szenzorban kábeles összeköttetés esetén nem szabad elemeknek lennie

• Ellenőrizzük, hogy a szélmérő a Thermo-hygro szenzor WIND feliratú portjába van-e csatlakoztatva, illetve nincs-e oxidálódva a csatlakozó vagy az aljzat.
• Ellenőrizzük, hogy a Thermo-hygro szenzort nem érhette-e közvetlen csapadék. Ezesetben szárítsuk ki a szenzort.
• Ne hosszabbítsuk a szélmérő gyári, 10m-es kábelét! Ha ez mindenképpen szükséges, használjunk árnyékolt kábelt. A szélmérő nagyon érzékeny a kábel hosszára, egyes elektromos- és rádiózajos helyeken (sűrűn lakott, vagy ipari területek, rádióadók, nagyfeszültségű vezetékek közelében) még a gyári 10m-es kábellel is akadhatnak működési problémák.
• A szélmérő kábelén lehetőleg minél kevesebb toldás legyen. A toldásokat ha víz éri, nagyon hamar eloxidálhatja a vezetéket!
• Hidegben az elemek teljesítménye romlik, főleg az 1.2V-os tölthető elemeké. Használjuk télen szárazelemet, esetleg a nagy hidegeket is jól bíró AA Lítium-elemet.

Eddig működött, de egy ideje nincsenek adatok a WS23XX kijelzőjén!

• Áramtalanítsuk legalább 5 percre az állomást!

• Vegyük ki a beltériből az elemeket és/vagy húzzuk ki a hálózati adapterét
• A Thermo-hygro szenzorból is távolítsuk el az elemeket.

• Rádiós összeköttetés esetén

• Cseréljünk elemet a Thermo-hygro szenzorban
• Egy számunkra ismeretlen elektromos- és rádiózaj forrás időnként zavarhatja az adatátvitelt, vigyük közelebb a kül- és beltéri egységet egymáshoz. A beltéri egységet próbáljuk meg ablak mellé vinni úgy, hogy legyen optikai rálátás a hőmérőházra.
• Kössük össze kábellel a beltéri kijelző egységet és a Thermo-hygro szenzort

• Kábeles összeköttetés esetén

• Egy számunkra ismeretlen elektromos- és rádiózaj forrás időnként még kábeles összeköttetésen is zavarhatja az adatátvitelt, főleg ha a gyári 10m-nél hosszabb árnyékolatlan kábelt használunk.
• Ellenőrizzük, hogy a Thermo-hygro szenzorban nincs elem!
• Ellenőrizzük, hogy a Thermo-hygro szenzor nem érte-e közvetlen csapadék, illetve a DISPLAY portjában található érintkezők nem oxidálódtak-e. Vigyük beltérre, és szárítsuk ki a Thermo-hygro szenzort.
• Ellenőrizzük az összekötő kábelen lévő esetleges toldások vízhatlanságát, épségét!
• Ha lehetséges, cseréljük az összekötő kábelt árnyékolt vezetékre! (árnyékolt riasztókábelre)

• Próbáljuk ki a beltéri kijelző egységet és a Thermo-hygro szenzort (ha még megvan) a gyári sértetlen 10m-es, vagy egy rövid, "kereszt" kábel összekötésével beltérben, csak a hálózati adaptert használva tápellátásként.
• Ha egy éven belül vásároltuk az állomást, küldjük azt vissza garanciális javításra a forgalmazónak.
• Amennyiben így sem sikerül az összeköttetés, és már nem garanciális a készülék, a Thermo-Hygro szenzor nyáklemezének alkoholos tisztítása is segíthet.

Nem jelennek meg a WS23XX beltéri kijelzőjén a kültéri szenzor adatai!

• Ellenőrizzük a kábeles összeköttetést a WS beltéri kijelzője és a kültéri Thermo-hygro szenzor között!
• A rádiós kapcsolat nem ajánlott, időszakosan megszakadozhat, és ritkán frissített széladatokat eredményez.
• A beltéri egység "Thermo/Hygro" feliratú portját kössük össze egy "kereszt" típusú kábellel a Thermo-Hygro szenzor "Display" feliratú portjával

• Hogy néz ki a "kereszt" bekötésű telefonkábel?
• Gyárilag 10m-es szerelt, 4 eres árnyékolatlan, "kerszt" bekötésű telefonkábel jár az állomáshoz.
• Hosszabbítás esetén szükség lehet árnyékolt kábel (lásd 4 eres riasztókábel) használatára, a környezet elektromos- és rádiózaj terheltségétől függően.

• A problémamentes üzemeltetéshez kerüljük a hosszabbítást
• Lehetőleg minél kevesebb toldást, és árnyékolt kábelt használjunk
• 20-30m-nél nagyobb távolságra már kicsi az esélye, hogy minden időjárási körülmény között problémamentesen fog működni az adatátvitel

• Áramtalanítsuk legalább 5 percre az állomást!

• Vegyük ki a beltériből az elemeket és/vagy húzzuk ki a hálózati adapterét
• A Thermo-hygro szenzorból is távolítsuk el az elemeket.
• A Thermo-hygro szenzorban kábeles összeköttetés esetén nem szabad elemeknek lennie!

• Ellenőrizzük a Thermo-hygro szenzort, hogy nem érhette-e csapadék.

• Vigyük be a meleg lakásba, hagyjuk kiszáradni, majd beltérben, egy rövid kábellel (gyári 10m-es) próbájuk meg csatlakoztatni azt a WS beltéri kijelző egységéhez.
• Áramtalanítsuk a beltéri egységet 5 percre, majd próbáljuk ki a rádiós kapcsolatot közvetlenül a beltéri egység mellett

• Húzzuk ki a kábelt a Thermo-hygro szenzorból
• Tegyünk a Thermo-hygro szenzorba 2db AA (ceruza) típusú elemet.
• Adjunk áramot a beltéri egységnek adapterről, vagy 3db AA elemről
• Ha az adatok megjelennek, a kábellel van gond. Szaküzletben vagy szakembertől kérjünk "egyenesen" krimpelt telefonkábelt.

• Ha az adatok továbbra sem jelennek meg a kijelzőn, valószínű valamelyik egység meghibásodott. Amennyiben 1 éven belül vásároltuk a készüléket, küldjük vissza legalább a beltéri kijelző egységet és a Thermo-hygro szenzort garanciális javításra.

Nem mér a csapadékmérő

• A csapadékmérőben egy egyszerű reed-relé zárja rövidre egy kis időre a két szélső vezetéket.
• A csapadékmérőt egy egyszerű multiméterrel lehet tesztelni "dióda-teszt" vagy "csipogós" üzemmódban. A multiméter két végét a csapadékmérőben lévő reed-relé két végéhez kell csatlakoztatni, majd a csapadékmérő kanalát átbillenteni. Ha az átbillenéskor a multiméter csippan egyet, akkor a reed relé jól működik.
• A fenti módszerrel letesztelhetjük a kábelt, az esetleges toldásokat és a kábelvégen lévő csatlakozót is, ha a csatlakozó két szélső vezetékére kötjük a multiméter kivezetéseit.
• Ha van krimpelő fogónk, és 6/4-es tipusú krimpelhető végünk, akkor érdemes lehet újrakrimpelni azt.
• Ha toldva van a kábel, akkor a toldások vízhatlanságát és épségét is ellenőrizni kell.

Nem töltődnek föl a szél adatok

A WS kijelzőjén 8 másodpercenként frissülnek a széladatok, ám a pro.idokep.hu-n több perc elteltével sem jelennek meg a szél adatok, illetve "érvénytelen szél adat" hibaüzenetet látunk. Ekkor az IP modul belső webes interfészén a szél adatnál is -1 jelenik meg.

• Áramtalanítsuk legalább 5 percre az állomást:

• Vegyük ki a beltériből az elemeket és/vagy húzzuk ki a hálózati adapterét
• A Thermo-hygro szenzorból is távolítsuk el az elemeket.
• A Thermo-hygro szenzorban kábeles összeköttetés esetén nem szabad elemeknek lennie

Hogy néz ki az "egyenes" bekötésű telefonkábel?

• Egyenes bekötésnél ha egymás mellé tesszük a kábel végén lévő két RJ11 csatlakozót, akkor pl. a sárga vezetéket mindkét csatlakozóban pl. a bal oldalon láthatjuk.
• Ilyen kábel kell

• az IP modul és a WS23XX beltéri kijelzőjének összekötéséhez
• az Időképes hő- páratartalom- és légnyomás szenzor IP modullal való összekötéséhez

Hogy néz ki a "kereszt" bekötésű telefonkábel?

• Kereszt (vagy cross) bekötésnél ha egymás mellé tesszük a kábel végén lévő két RJ11 csatlakozót, akkor pl. a sárga vezetéket mindkét csatlakozóban az ellentétes oldalon láthatjuk.
• Ilyen kábel kell a WS23XX beltéri kijelzőjének és a kültéri thermo-hygro szenzor összekötéséhez

Milyen típusú IP modulom van?

A WR743 típusú IP modul

WR743 IP modul

• Ez egy speciálisan átalakított router, melyet csak az Időkép shop-ban lehet kapni! Egyéb forrásból beszerzett eszköz nem fog működni!
• A tetején található 3-4 db RJ11 aljzat, melyek:

• Szél: Csak másodperces szélmérő csatlakoztatható. Figyelem! WS23XX állomáshoz csatlakoztatható szélmérőt nem szabad beledugni!
• Csapadék: Csapadékmérő, vagy Időkép hő- pára- és légnyomásszenzor csatlakoztatható ebbe a portba
• WS: Csak WS23XX típusú időjárás-állomás beltéri kijelző egysége csatlakoztatható

• USB port hiányában kamera nem csatlakoztatható hozzá
• Webes interfész elérése

• Csatlakoztassuk a számítógépünket egy ethernet patch kábellel valamelyik LAN portjába (1,2,3, vagy 4 feliratú sárga aljzat)
• A böngészőnkbe írjuk be a http://192.168.179.1 címet

A FON típusú IP modul

Fon IP modul

• Az oldalán található D-SUB 9 aljzatba csak WS23XX állomás csatlakoztatható
• Ha az antenna mellett található USB port, akkor arra kompatibilis webkamera csatlakoztatható

• támogatott webkamerák listája

• Webes interfész elérése

• Csatlakoztassuk a számítógépünket egy ethernet patch kábellel az IP modul Computer feliratú portjába. (fekete RJ45 aljzat)
• A böngészőnkbe írjuk be a http://192.168.179.1 címet

A WR1043 típusú IP modul

• Költséghatékonyan, és gyorsan saját magunk is készíthetünk ilyet: ide kattintva

WR1043 IP modul

• USB portjára kompatibilis webkamerát, és WS23XX időjárás-állomást csatlakoztathatunk
• Kamerát (esetleg többet is) és időjárás-állomást egy minőségi USB HUB segítségével csatlakoztathatunk hozzá
• Amennyiben egy Időkép által átalakított pédány van a kezünkben, a tetején található RJ11 portokon keresztül lehet közvetlenül csatlakoztatni hozzá másodperces szélmérőt, és Időkép hő- pára- és légnyomásmérőt.

WS2350 Iőjárás-állomás beltéri egység

Másodperces szélmérő hibaelhárítás

Az Időkép térképein nem jelenik meg a szélmérő adata

• Ha a többi mért adat megjelenik az idokep.hu oldalon, és a pro.idokep.hu oldalon is vannak szél adatok, akkor valószínüleg moderátori tiltás van a szélmérőnkön. Vegyük fel a kapcsolatot a térkép moderátorokkal a moderator (kukac) idokep.hu címen.
• Ha az Időkép oldalain egyáltalán nem szerepel az automatánk, akkor a pro.idokep.hu oldalon bejelentkezve a Beállítások->Állomások menüpontban kattintsunk az állomásunk melletti szerkeszt gombra, majd ellenőrizzük hogy az "Időképre áttöltés" jelölőnégyzet be van-e pipálva, és az oldal alján található mentés gombbal mentsük el a formot. Ekkor a rendszer az állomás beállításait átregisztrálja az Időkép térképeire. (ezt akkor is megteszi, ha nem változtattunk semmit a formon)

• Ha az Időképen már létezik olyan nevű felhasználó, mint amilyen nevet (azonosítót) adtunk az állomásunknak, akkor válasszunk új nevet.
• Figyelem! nem kell az Időkép-re aktiváló SMS-t küldeni!

• Ha a fenti pontoknál nem találtunk hibát, lépjünk a következő bekezdéshez:

A pro.idokep.hu oldalon nem jelenik meg sem a perces átlagoknál, sem a másodperces kijelzésű modulban

IP modul webes interfészén a másodperces szélmérő kijelzése

• Ellenőrizzük az IP modulunk internetes kapcsolatát. Ezt az IP modul webes interfészén a network->diagnostics menüpont alatt található ping nevű formon ellenőrizhetjük. Próbáljuk meg a 10.0.0.1 és a idokep.hu címeket pingelni.
• Amennyiben az idokep.hu-ra működik a ping, a 10.0.0.1-re viszont nem, akkor ellenőrizzük a helyi hálózatunk tűzfal beállításait, nem korlátozza-e az 53-as DNS és 1194-es portokon a kimenő UDP forgalmat. Erről a helyi rendszergazdával kell egyeztetni.
• Ha korábban rendben működött a szélmérő, és a meghibásodása nagy villámtevékenységgel járó zivatar közben hibásodott meg, akkor nagy valószínűséggel a rendszer túlfeszültséget kapott, és a WAN portja elromlott.

• Húzzuk ki és dugjuk vissza a WAN portból az Ethernet kábelt. Ha a WAN port világít, akkor jó eséllyel működik a port.
• Próbájuk meg a helyi hálózatból pingelni az IP modult. Az IP modul által DHCP-n kapott IP címet a helyi hálózati routerből, az IP modul alján szereplő MAC cím összevetésével állapíthatjuk meg.
• Pingelni windows alatt: A Start menü "Futtatás..."-t választva írjuk be: "cmd". A megjelenő konzol ablakban "ping ip_modul_cime" módon tudunk pingelni. Pl.: "ping 192.168.1.145"

• Ellenőrizzük, hogy az állomásunk beállításainál a MAC címet jól adtuk-e meg. Az IP modul MAC címét annak webes interfészére belépve a legalsó sorban találjuk. (Az IP modul alján lévő matricán is szerepel a MAC cím, ám annak hexadecimális értékéhet hozzá kell adni egyet. Pl: 4061841f223f helyett 4061841f2240 -t kell írnunk)
• Ha a fenti pontoknál nem találtunk hibát, lépjünk a következő bekezdéshez:

Az IP modul webes interfészén sem jelenik meg a szélmérő adata

• A másodperces kijelzés az Internet Explorer újabb verziói alatt nem működik. Használjunk Firefox vagy Google Chrome böngészőt!
• Hogyan tudjuk elérni az IP modul webes interfészét? Lásd a telepítési útmutatót!
• Ellenőrizzük, hogy a szélmérő csatlakozója az IP modul "szél" feliratú portjába van-e csatlakoztatva.
• Próbáljuk meg pár másodpercre áramtalanítani az IP modult.
• Ha hosszabbítva lett a szélmérő kábele, ellenőrizzük a toldások vízhatlanságát.

• Hosszabbításkor a kábel színsorrendje nem változhat!
• Kapható olyan telefon kábel toldó, mely megfordítja a színsorrendet! Ezt mindenképpen érdemes egy multiméterre kimérni.
• 30m fölötti hosszabbításhoz használjunk jó minőségű árnyékolt 4 eres riasztókábelt!
• Tipikusan olcsó telefonvezetékeknél előfordulhat, hogy olyan vékony rézszálból készült, hogy a kisfeszültségű jelek nem mennek át. Lehetőleg használjuk a szenzorhoz mellékelt kábelt, vagy minimum 0.22-es magátmérőjű 4 eres árnyékolt riasztókábelt!
• A készre szerelve kapható 4 eres telefonkábelek általában fordított bekötésűek, erre figyeljünk oda toldásnál- hosszabbításnál!

• Ha ipari gépek, vagy nagy teljesítményű rádióadók, inverterek közelében vezet a kábel, törekedjünk az IP modul és a szélmérő közti minél rövidebb, és árnyékolt vezeték (4 eres árnyékolt riasztókábel) használatára!
• Ellenőrizzük, hogy a szélmérő rúdja vagy oszlopa le van-e földelve (pl. ha beton talapzatba van rögzítve a szélmérő fém oszlopa, akkor azt a betonozás mellett egy legalább egy méterre a talajba levert vasrúdhoz kell földelni) A földeletlen oszlopban heves villámtevékenységgel kísért viharok esetén könnyen túlfeszültség indukálódik, ami az IP modul szélmérő portját és/vagy WAN portját teszik tönkre.
• Ha van krimpelő szerszámunk, és 6/4-es krimpelhető telefondugónk, akkor vágjuk le és krimpeljük újra a csatlakozót. A helyes színsorrendet a jobb oldalon láthatjuk.

szélmérő csatlakozó színsorrendje

• Ha korábban rendben működött a szélmérő, és a meghibásodása nagy villámtevékenységgel járó zivatar közben hibásodott meg, akkor nagy valószínűséggel a rendszer túlfeszültséget kapott, és az IP modul szélmérő portja, esetleg maga a szélmérő hibásodott meg.

• Az esetek 95%-ban csak az IP modul szélmérő portja hibásodik meg a túlfeszültségtől, így elegendő azt visszaküldeni. Természetesen ha a szélmérő könnyen leszerelhető, akkor a felhasznált kábelekkel, toldókkal együtt küldjük vissza bevizsgálásra.

Csapadékmérő hibaelhárítás

Tartalomjegyzék [elrejtés]

• 1 Csapadékmérő szenzor ellenőrzése
• 2 WS23XX állomás esetén
• 3 IP modul közvetlen bekötés esetén
• 4 Időkép hő- pára- és légnyomásmérő esetén

Csapadékmérő szenzor ellenőrzése

• A csapadékmérőbe lassan öntsünk vizet. Helyes működéskor a csapadékmérőben lévő kanál fél mm-ként billen egyet, melyet füllel lehet hallani.
• Ha nem billen át a kanál a bele öntött víztől

• állítsuk a csapadékmérőt vízszintes helyzetbe.
• távolítsuk el a csapadékmérő tetejét a két oldalsó karom benyomásával/kiakasztásával.
• tisztítsuk meg a kanalat az esetleges pókhálóktól, darazsaktól és bele hullott szennyeződéstől
• ha a kanál szorul, akkor valószínűleg a csapadékmérő váza deformálódott. Lazítsunk a felfogatáshoz használt kötőelemeken.
• Ellenőrizzük, hogy a csapadékmérőbe futó 4 eres vezeték két szélső vezetéke nem szakadt-e le a forrfülről.
• Multiméter diódateszt funkcióba állításával mérjük ki a reed relé két lábát. Ilyenkor a kanál átbillenésekor egy rövid sípoló hangot kell hallanunk. Ha az átbillenéskor nem keletkezik rövid időre rövidzár, (csippanás) akkor a reed relét vagy az egész csapadékmérőt cserélni kell.
• Ugyanezt a tesztet végezzük el a kábel végén lévő csatlakozó két szélső érintkezőjével is. Ha az átbillenéskor nem keletkezik rövid időre rövidzár, (csippanás) akkor a kábel valahol megsérülhetett.

• Ellenőrizzük, hogy nincsenek-e eloxidálódva a csatlakozó érintkezői valamint a készülék aljzatának tüskéi. Zöldes oxidréteg esetén kontaktjavítóval és pl. egy fogkefével tisztítsuk meg az érintkező felületeit.

• A csapadékmérő tetejének visszahelyezésekor figyeljünk arra, hogy a tetőben lévő perem az elektronika oldalára essen, ezáltal védve azt a csapadéktól.
• Ne hosszabbítsuk a csapadékmérő vezetékét. Ha van krimpelő szerszámunk 6/4-es krimpelhető véggel, akkor rövidítsük le a vezetéket úgy, hogy ne maradjon fölöslegesen föltekert vezeték, ami rádiózajokat fölvéve ronthatja a mérés pontosságát.

WS23XX állomás esetén

A Thermo-Hygro szenzor RAIN portja balról az első

• Ha a beltéri egység a csapadék adatokon felül külső hő- és páratartalom értékeket sem mutat, ellenőrizzük a kapcsolatot a beltéri és a Thermo-Hygro szenzor között -> IP modul hibaelhárító
• Ellenőrizzük hogy a csapadékmérő csatlakozója a Thermo-Hygro szenzor "RAIN" feliratú portjába van-e csatlakoztatva.
• Vegyük ki az elemeket a Thermo-Hygro szenzorból és a beltéri egységből, (a dugasztápot is húzzuk ki a beltériből ha van) és várjunk 10 percet, hogy a kondenzátorok megfelelően kisüljenek.
• Ha az előző fejezetben a csapadékmérő tesztje rendben működött a multiméteres teszttel is, akkor valószínűleg a Thermo-Hygro szenzorunk portja hibásodott meg.

IP modul közvetlen bekötés esetén

IP modul csapadék portja balról a második

• Ellenőrizzük, hogy a csapadékmérő szenzor az IP modul "Csap" vagy "Szenzor" feliratú portjába van-e csatlakoztatva.
• Ellenőrizzük, hogy az IP modul webes interfészén a szenzor port funkciója "csapadékmérő"-re van beállítva, nem pedig "Thermo-Hygro szenzorra"
• Az IP modul 1-es LAN portja melletti reset gomb megnyomásakor 0,5mm csapadékot kell jeleznie annak webes interfészén, vagy a pro.idokep.hu oldalon. Ha így sem érzékeli az impulzust, akkor az IP modul meghibásodott, vagy firmware frissítésre szorul. (2012 előtt vásárolt modellek)
• Teszteléskor vegyük figyelembe, hogy az IP modul csak 3 másodpercenként fogad el egy impulzust (0,5mm) érvényesnek.
• Ellenőrizzük, hogy a csapadékmérő szenzorban a két középső kábel nincs-e beforrasztva. Amennyiben hozzá vannak forrasztva a két szélső vezetékhez, vágjuk el a két középső vezetéket az ábrán látható módon.

Csapadékmérő két középső vezetékének elvágása

Időkép hő- pára- és légnyomásmérő esetén

• Az IP modul webes interfészén ellenőrizhetjük a csapadékmérő szenzor által mért értékeket, mely a hő- pára- és légnyomás értékek mellett szerepel.
• Ellenőrizzük, hogy a csapadékmérő a hőmérő szenzor "csap" feliratú portjába van-e csatlakoztatva
• Ellenőrizzük, hogy az IP modul webes interfészén a szenzor port funkciója "Thermo-Hygro"-ra van beállítva, nem pedig "rain"-re. A beállítások érvényesítéséhez indítsuk újra (áramtalanítsuk egy kis időre) az IP modult.
• 2011-es évben kiküldött hőmérőszenzor esetén szükség lehet a csapadékmérőbe vezető két középső kábel elvágására, amennyiben azok hozzá vannak forrasztva a két szélső vezetékhez.

A csapadékmérőt a jobb oldali portba kell csatlakoztatni

rain paraméter mutatja a mért csapadékot

Időkép hő- pára- és légnyomásszenzor hibaelhárítás

IP modul csapadék portja balról a második

Az IP modult a bal oldali portba kell csatlakoztatni

Csatlakoztatott szenzor típusának kiválasztása

• Ellenőrizzük, hogy az állomásunk beállításainál (pro.idokep.hu oldalon a Beállítások->Állomások menüpont alatt a Módosítás-ra kattintva) a MAC címet jól adtuk-e meg. Az IP modul MAC címét annak webes interfészére belépve a legalsó sorban találjuk. (Az IP modul alján lévő matricán is szerepel a MAC cím, ám annak hexadecimális értékéhet hozzá kell adni egyet. Pl: 4061841f223f helyett 4061841f2240 -t kell írnunk)
• Ellenőrizzük, hogy az IP modul "csapadék" vagy "szenzor" feliratú (RJ11 aljzatú) portja az Időkép hő- pára- és légnyomásszenzor IP feliraú portjával van-e összekötve.
• Ellenőrizzük, hogy az összekötő kábel egyenes bekötésű-e. Hogy néz ki az "egyenes" bekötésű telefonkábel?
• Ha a kábel hosszabbításához használtunk toldót, ellenőrizzük hogy az nem fordítja-e meg a színsorrendet. 30m-nél nagyobb távolságra használjunk minőségi árnyékolt 4 eres (riasztó) kábelt!
• Ellenőrizzük a toldások vízhatlanságát: a csatlakozók nem korrodáltak-e. Ha az érintkezőkön zöld színű elszíneződést látunk, tisztítsuk kontakt-javítóval (alkohol és/vagy benzin) és pl. régi fogkefével.
• Ha van hozzá szerszámunk, krimpeljük újra az RJ11-es csatlakozókat.
• Ellenőrizzük, hogy az IP modul webes interfészén a "Thermo-Hygro" rádiógomb van-e kiválasztva. A beállítások érvényesítéséhez indítsuk újra (áramtalanítsuk egy kis időre) az IP modult.
• A csapadékmérőt az Időkép szenor "csap" feliratú portjába kell csatlakoztatni.
• Tipikusan olcsó telefonvezetékeknél előfordulhat, hogy olyan vékony rézszálból készült, hogy a kisfeszültségű jelek nem mennek át. Lehetőleg használjuk a szenzorhoz mellékelt kábelt, vagy minimum 0.22-es magátmérőjű 4 eres árnyékolt riasztókábelt!
• A készre szerelve kapható 4 eres telefonkábelek általában fordított bekötésűek, erre figyeljünk oda toldásnál- hosszabbításnál!
• 2012 előtti, és "csapadék" felirattal ellátott IP modul esetén csak távolról lehet aktiválni az Időkép szenzort, ezért ha az Időkép szenzor első üzembe helyezését végezzük, vegyük fel a kapcsolatot az idokep (kukac) idokep.hu címen. A levélbe írjuk bele a pályázó/vásárló nevét, telepítési helyszínét, és legutóbbi publikus IP címét (http://miazipm.hu oldalról kimásolva)
• Firmware bug: ha a szenzor választónál sem a Thermo-hygro sem pedig a Rain nincs kiválasztva, akkor a következőképpen állíthatjuk vissza alapállásba: (ahol az ip_modul_címe helyére írjuk be az IP modul fölvett IP címét. LAN port kapcsolat esetén 192.168.179.1)

• Időkép szenzor választáshoz a böngészőnkbe írjuk be: http://ip_modul_cime/cgi-bin/webif/automata-idokep.sh?sensor=1
• Csapadékmérő közvetlen csatlakoztatása esetén a böngészőnkbe írjuk be: http://ip_modul_cime/cgi-bin/webif/automata-idokep.sh?sensor=0

Légnyomásmérő kalibrációja

• A légnyomásmérőt a következőképpen tudjuk kalibrálni: A pro.idokep.hu oldalra jelentkezzünk be, majd a Beállítások->Állomások menüpont alatt az adott állomás mellett lévő Módosítás linkre kattintsunk. A "Légnyomás kalibráció" mezőbe írjuk be egy közeli METAR állomáshoz viszonyítva (lehetőleg anticiklonális időben) a légnyomás eltérést. A "Küldés" gombbal mentsük a formot. A beállítás 1-2 percen belül érvényre fog jutni.
• Ha a beállítás után azt tapasztaljuk, hogy a beállított értékünk 1-2 percen belül visszaáll a korábbi értékre, akkor egy moderátor korábban már kalibrálta a légnyomás értékünket, amit nem tudunk felülbírálni. Írjunk egy e-mailt a moderator (kukac) idokep.hu címre, és kérjük a moderátori kalibráció törlését, vagy megfelelő beállítását.

Kamera hibaelhárítás

• Logitech kamerák esetén ha a kamera képe néha szétcsúszik, vagy a kép fele lilás vagy fehér színezetet kap:

• Ellenőrizzük a csatlakozók vízhatlanságát. Korrodált érintkezők feszültségesést okoznak, ami eleinte csak a fenti hibajelenségeket produkálja.
• A kamerát és az IP modult összekötő USB kábel lehetőleg legyen minél rövidebb
• Ha rövidebbre nem tudjuk cserélni, akkor használjunk minőségi USB kábelt (hosszabbítót)
• Távoli táplálású (PoE) IP modul használata esetén lehetőleg csökkentsük az UTP kábelt hosszát, vagy használjunk minőségi, CAT6 UTP kábelt. Ha ez nem lehetséges, emeljük a tápegységet feszültségszintjét 2-3V-al a

feszültségesés kompenzálására.

Csináld magad IP modul - meteohub

A https://wiki.meteohub.de oldalon elérhető firmware a következő állomásokat támogatja:

• Oregon Scientific: WMR-918N, WMR-928(NX), WMR-968, WMR-88, WMR-100, WMR-200, WMRS-200, RMS-300
• Davis: Vantage 2 pro, Vantage 1 pro (needs Firmware "B"), Vue (via RS232, USB and TCP/IP), Envoy8x and cabled ISS via smartbedded "direct connect kit"
• Peet Bros: Ultimeter 100/800/2000/2100
• Hideki: TE-923 (needs HW-Revision 3 or newer), TE-821W, WXR810, DV-928 (also known as Nexus, Mebus, Irox, Honeywell, Cresta)
• Fine Offset Electronics: WH-1080, WH-1081 (also known as Watson W-8681, WX-2008, National Geographic 265 NE, Elecsa 6975/ 6976, Ambient Weather WS-1080/WS-1090/WS-2080, Tycon TP1080WC)
• ELV: WS300PC, WS444, WS500, WS550, WS777, WS888, WDE1
• La Crosse: WS2300
• RainWise: actual MkIII model
• Lufft: WS-600
• Adcon: A850
• Toradex: OAK USB sensors for pressure and temperature
• TEMPer USB stick like temperature sensor
• RFXCOM: new RFXtrx model and legacy Receivers with USB (80002), LAN (81003, 83003) or WLAN (82003, 84003) for Oregon sensors
• Sound Level Meter SL-814 USB
• Energy Meter CC-128, ELV Em1010PC, Conrad 3000 USB, RFXCOM RFXmeter
• Voltage Meter Labjack U3-HV, U3-LV (on x86 platform only)

A következő routerekre telepíthető: https://wiki.meteohub.de/Hardware_Overview

A weather network fülön az Időkép-et kell választani, beírni felhasználónév, jelszavunkat és már megy is a számítógép nélküli feltöltés!

Kérdéseket és terméktámogatást a https://forum.meteohub.de/ címen elérhető fórumban kaphatunk.

Az Időkép nem tud telefonos, e-mail támogatást, hibaelhárítást adni ehhez a termékhez.

Szenzorok megfelelő elhelyezése

Szenzor helyes.jpg

A szenzor saját árnyékolója soha nem alkalmas szabadtéri kihelyezésre.

A talajtól 2 méterre, méréskor ügyelnünk kell arra, hogy hőmérőinket ne érje közvetlen napsugárzás, de a légáramlás szabadon mozogjon körülötte.

Kerülnünk kell a nagyobb tereptárgyak közelségét (mint például épületek). A hőmérőház állandó (standard) védőházikó, amely, puha fából készül és mindegyik oldalán nagy szellőzőrések biztosítják a levegő áramlását és kizárják a napfény közvetlen besugárzását, vagy használhatunk tányéros árnyékolót, melyet barkácsoló kedvû észlelők elkészíthetnek. Segítség itt

A szél szenzort kb. 10 m magasra helyezzük, az esőszenzor elhelyezésénél ügyeljünk arra, hogy körbe 45 fokos szögben akadálymentesen érhesse a csapadék. A mérési pontatlanságok elkerülése érdekében az időjárás automata termo-higro szenzora, valamint a többi csatlakoztatott egység ajánlott elhelyezését a jobb oldali ábra szemlélteti.

Másodperces szélmérő beüzemelése

Csatlakoztassuk a szélmérő kábelét az IP modul "szél" feliratú portjába

Csatlakoztassuk a hő- pára- és légnyomásszenzor "IP" feliratú portát egy egyenes bekötésű kábellel az IP modul "szenzor" feliratú portjába.

A számítógéünket csatlakoztassuk egy UTP patch kábel segítségével az IP modul egy tetszőleges sárga színű LAN portjába.

Ha számítógépünk automatikus címkiosztásra (DHCP client) van állítva, akkor a böngészőbe a http://192.168.179.1 címet beírva meg kell jelennie az IP modul webes interfészének. (Ajánlott Firefox vagy Chrome böngésző)

Regisztráljunk a pro.idokep.hu oldalon

A regisztrációnál megadott postafiókunkra kaptunk egy aktiváló levelet. Kattintsunk a levélben található hivatkozásra, mellyel megerősítjű e-mail címünk valódiságát.

Hozzunk létre egy új állomást a Beállítások->Állomások menüpont alatt az "Új" gombra kattintva.

Töltsük ki az adatmezőket értelemszerűen. A MAC cím mezőbe az IP modul webes interfészén látható 12 jegyű kódot írjuk be. Pl.: f8d111251849

Ha mindent jól csináltunk, az Aktuális menüpont alatt az automatánkat kiválasztva látnunk kell a másodpercenként frissülő szélmérő animációt

Légnyomásmérő kalibrálása

A légnyomásmérőnk kalibrálását (beállítását) általában havi rendszerességgel kell elvégeznünk.

Megkülönböztetünk abszolút(abs) és relatív(rel) légnyomást, mi az utóbbit használjuk. Az abszolút értéken a használó egyébként sem tud változtatni.

A tartózkodási helyünk tengerszintre átszámított légnyomása a relatív légnyomás. 962 hPa abszolút légnyomás 500 méterrel a tengerszint felett megfelel 1013 hPa tengerszintre átszámított átlagos légnyomásnak. Ez képezi a mûszerek gyári alapértékeit, nem véletlen, hogy a digitális időjárás állomások az üzembe helyezéskor legelőször 1013 hPa-t mutatnak. Ezt az értéket a kezelési útmutató alapján át kell állítanunk a tartózkodási helyünkön jellemző tengerszint feletti magasságnak megfelelő relatív légnyomás értékre.

A kalibráláshoz mindenkor hasznos támpontot nyújthat a Légnyomástérkép.

A kalibrálásokat lehetőleg nyugodt, szélcsendes időben érdemes végrehajtani, amikor a légnyomásváltozás intenzitása minimális.

WS2350 légnyomásmérő kalibrálása

Kültéren telepített, zárt rendszerű állomás légnyomás kalibrációja

Kültéren, zárt vízhatlan dobozban telepített időjárás-állomás légnyomás kalibrációját a moderator (kukac) idokep.hu e-mail címen kell kérni.
