Tutoriel rapide : Utiliser un capteur de présence PIR 433Mhz

Il suffit d'ouvrir le boîtier et de placer la pile 12V fournie. Refermez ensuite le boîtier. Une fois fait, le module enverra un signal modulé à 433Mhz contenant le code unique du module à chaque fois que l'aimant sera écarté de la base. La pile peut rester en place plus d'un an. Une LED doit s'allumer brièvement lorsque vous éloignez l'aimant du boîtier.

05 Faire l'un des montages suivants

Remarque : il faut absolument brancher le récepteur 433Mhz sur D2

(OU)

06 Récupération du code dans Arduino augmenté avec Ardublock

Placez une pile 9V dans le boîtier
Installez le capteur dans un endroit calme (de préférence sans passage):

Lancez Arduino et allez dans Outils puis Ardublock
Réalisez l'assemblage suivant en veillant à associer l'étiquette "Affichage port série" à VRAI. Ainsi, nous aurons un affichage des informations reçues. Laissez le code par défaut, il ne sera pas utilisé.

Téléversez le code dans la carte Arduino par Téléversez vers Arduino. N'oubliez pas

de sélectionner la bonne carte (Outils puis Type de carte)
de sélectionner le bon port (Outils puis Port)

Lancez ensuite le moniteur série par Moniteur série
Déplacez votre main au-dessus du capteur :

Veuillez noter que la détection n'est pas optimale dans ce cas précis. Comme il s'agit d'un véritable capteur de mouvement, il se montre bien plus précis en condition réelle de détection. C'est-à-dire, dans le cas d'une vraie détection de personne.

>> Vous devriez finalement voir apparaître un code comme ceci :

>> Ce code est unique pour votre émetteur. C'est lui qu'il faut utiliser dans Ardublock.

07 Intégrer le code du module dans Ardublock

Maintenant que nous avons le code unique de l'émetteur, nous pouvons l'utiliser dans Ardublock en le recopiant dans l'étiquette Code à tester.

08 Programme exemple

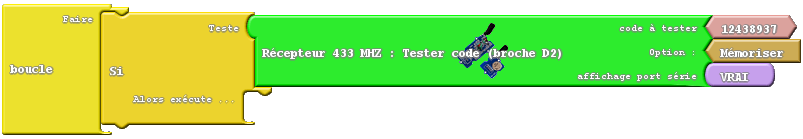

On veut allumer une led si une intrusion est détectée :

09 Ca ne fonctionne pas ?

Avez-vous mis le bouton du shield Grove sur 5V et pas 3.3V ?
Avez-vous déplié un peu l'antenne du module et du boîtier ?
La LED du boîtier s'allume-t-elle lorsque vous éloignez l'aimant :

Si ce n'est pas le cas, la pile est mal positionnée ou usée.

Avez-vous bien branché votre module Grove sur D2 ?
