Зварні з’єднання. Основні поняття і визначення

Зварне з’єднання — нероз’ємне з’єднання, виконане зварюванням (рис. 1).

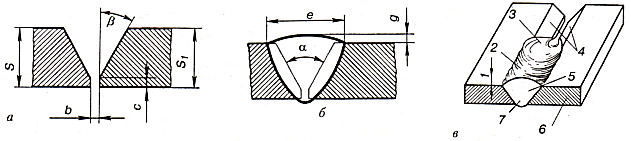

Рис. 1. Стикове з’єднання:

а — підготовка до зварювання; б — виконаний июв; в — зовнішній вигляд з’єднання: /, (7 — підсилення шва; 2 — зварний шов; 3 — зварювальна ванна; 4 — кромки; 5 — метал шва; б — основний метал; 7 — корінь шва; Ь — зазор; с — притуплення кромки; в — ширина шва; б, б 1 — товщина зварюваних металів; а — кут між скошеними кромками; р — кут скосу кромки

За видом з'єднання можуть бути стикові, кутові, таврові, внапуск, торцеві.

Зварний шов — це ділянка зварного з'єднання, утворена в результаті кристалізації металу зварювальної ванни.

Зварювальна ванна — ділянка зварного шва, яка при зварюванні знаходиться в рідкому стані.

Кратером називають заглиблення, утворене в зварній ванні тиском дуги (полум'я).

Основним називають метал, який підлягає з'єднанню зварюванням.

Присаджувальним називають метал, призначений для введення в зварну ванну до розплавленого основного металу.

Наплавленим називають переплавлений присаджувальний метал, введений в зварну ванну до основного металу.

Металом шва називають сплав, утворений переплавленими основним і наплавленим металами.

Кромки — це торцеві поверхні деталей, що підлягають зварюванню.

Розчищення кромок — надання необхідної форми кромкам, які підлягають зварюванню.

Скіс кромки — це прямолінійний або криволінійний зріз кромки, яка підлягає зварюванню.

Притуплення кромки — нескошена частина її торця.

Зазор — відстань між притупленнями кромок.

Кут скосу кромки — кут між площиною скосу кромки і торцем.

Кут розчищення кромок — кут між скошеними кромками. Кромки розчищають з метою кращого провару кореня шва.

Підсилення шва — частина металу шва, що виступає над поверхнею зварюваних деталей.

Глибина проплавлення — найбільша глибина розплавленого основного металу в перерізі шва.

Корінь шва — частина зварного шва, де дно зварювальної ванни перетинає поверхню основного металу.

Шар — частина металу зварного шва, утворена одним або двома валиками, які розташовані на одному рівні поперечного перерізу шва.

Валиком називають метал, наплавлений або переплавлений за один прохід.

Прохід — це одноразове переміщення в одному напрямку джерела нагрівання.

Багатошаровий шов — це шов, утворений декількома шарами.

Підварний шов — менша частина двобічного шва, яка виконується попередньо для запобігання пропалів при наступному зварюванні або накладається в останню чергу в корінь шва для забезпечення його високої якості.

Заготовка — матеріал, призначений для наступної обробки і який має певні розміри з урахуванням припусків на обробку.

Напівфабрикат — заготовка, що пройшла часткову обробку і призначена для подальшої обробки.

Деталь — виріб, виготовлений з однорідного за назвою і маркою матеріалу без застосування складальних операцій.

Складальна одиниця (вузол) — сукупність з'єднаних між собою деталей.

Виріб — кінцевий продукт виробництва, предмет або група предметів, виготовлених на підприємстві.
