INTERRUPTEUR DE PORTE 433Mhz

Il suffit d'ouvrir le boîtier et de placer la pile 12V fournie. Refermez ensuite le boîtier. Une fois fait, le module enverra un signal modulé à 433Mhz contenant le code unique du module à chaque fois que l'aimant sera écarté de la base. La pile peut rester en place plus d'un an. Une LED doit s'allumer brièvement lorsque vous éloignez l'aimant du boîtier.

05 Faire l'un des montages suivants

Remarque : il faut absolument brancher le récepteur 433Mhz sur D2

(OU)

06 Récupération du code dans Arduino augmenté avec Ardublock

Placez l'aimant juste à côté de l'émetteur (à droite) comme ceci :

Lancez Arduino et allez dans Outils puis Ardublock

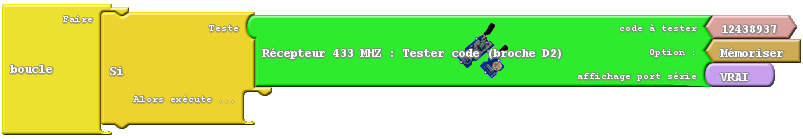

Réalisez l'assemblage suivant en veillant à associer l'étiquette "Affichage port série" à VRAI. Ainsi, nous aurons un affichage des informations reçues. Laissez le code par défaut, il ne sera pas utilisé.

Téléversez le code dans la carte Arduino par Téléversez vers Arduino. N'oubliez pas

de sélectionner la bonne carte (Outils puis Type de carte)
de sélectionner le bon port (Outils puis Port)

Lancez ensuite le moniteur série par Moniteur série
Ecartez l'aimant de boîtier émetteur comme ceci :

>> Vous devriez voir apparaître un code comme ceci :

>> Ce code est unique pour votre émetteur. C'est lui qu'il faut utiliser dans Ardublock.

07 Intégrer le code du module dans Ardublock

Maintenant que nous avons le code unique de l'émetteur, nous pouvons l'utiliser dans Ardublock en le recopiant dans l'étiquette Code à tester.

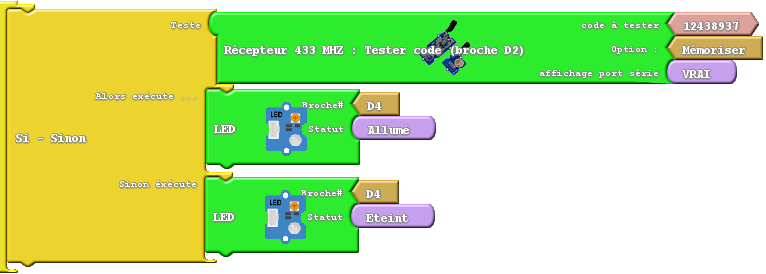

08 Programme exemple

On veut allumer une led si une intrusion est détectée :

09 Ca ne fonctionne pas ?

Avez-vous mis le bouton du shield Grove sur 5V et pas 3.3V ?
Avez-vous déplié un peu l'antenne du module et du boîtier ?
La LED du boîtier s'allume-t-elle lorsque vous éloignez l'aimant :

Si ce n'est pas le cas, la pile est mal positionnée ou usée.

Avez-vous bien branché votre module Grove sur D2 ?
