   Référence : D-PIR : Branchement d’un Ruban de 60 LED RGB Grove

Acheter ce produit

Voir des vidéos liées


      Utilité et fonctionnement


Utilité : Permet de créer des effets visuels en couleur LED par LED

Puces : Arduino, DuinoEDU...

Résultat attendu :

Utilisation courante :

Réglages :

            3 couleurs

Principe de fonctionnement :

  1. le ruban doit être alimenté en 5V par la carte Arduino (5V-GND) si le ruban ne dépasse pas 1m
  2. un seul fil est nécessaire pour piloter tout le ruban (même s’il est chaîné à d’autres)
  3. une librairie doit être téléchargée et installée pour piloter facilement le ruban
  4. ensuite, il est possible de choisir la quantité de rouge, vert et bleu pour chaque LED indépendamment
  5. chaque LED est repérée par sa place dans le ruban.


      Branchement


   SI VOUS AVEZ UN MAXIMUM DE 60 LED A PILOTER (2 rubans de 30 ou un ruban de 60)

Le branchement se fait au moyen de 3 fils (si plaque LAB)

Le branchement se fait au moyen d’un seul câble Grove (si utilisation d’un shield Grove)

   SI VOUS AVEZ PLUS DE 60 LED A PILOTER ( plus de 2 rubans de 30 ou plus d’un ruban de 60)

Le branchement se fait au moyen de 3 fils (si plaque LAB)


Le branchement se fait au moyen d’un seul câble Grove (si utilisation d’un shield Grove)

      Programmation


Une fois le branchement réalisé, il vous faut un programme. Ce programme doit être écrit dans le logiciel gratuit nommé Arduino ou Arduino + Ardublock.

Un programme est disponible dans l’Aide-mémoire ci-dessous :

      Données techniques


Nombre de LEDs/m

60

Doc constructeur

Type de LED

  • Boîtier
  • Couleurs

SMD5050

RGB FullColor

Type de puce driver

WS2812B

ws2812

Type de ruban

  • Couleur du PCB
  • Largeur
  • Chaînable
  • Data

Blanc

10mm

Oui

Série 1 fil

Fréquence de fonctionnement

800 Mhz

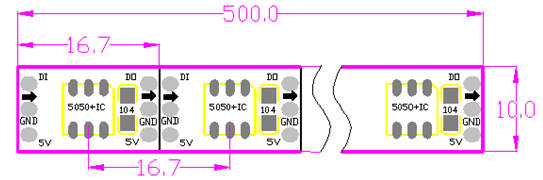

Dimensions

Alimentation

  • si par Arduino
  • si alimentation externe
  • si alimentation répliquée

60 LED maxi + condensateur

4x60 LED

pas de limite (voir figure 01)

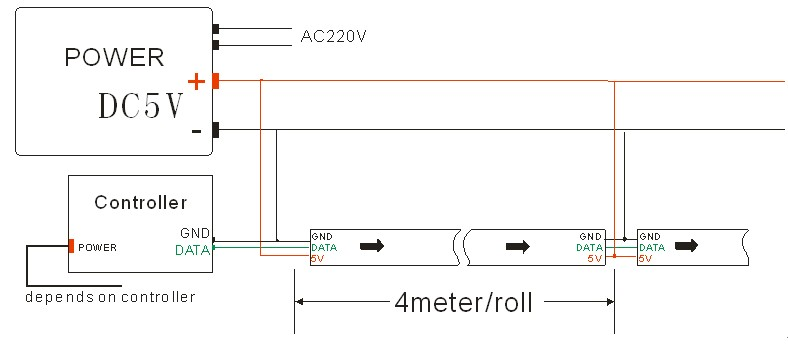

Figure 01 : alimentation pour un très grand nombre de LED
